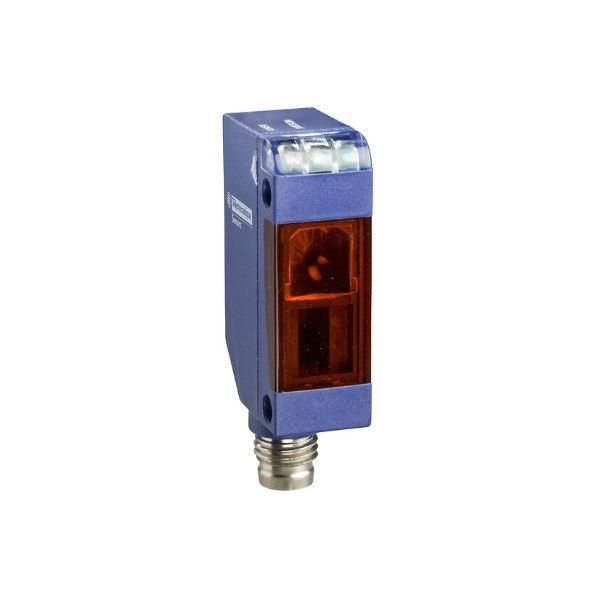

Sensor Fotoelétrico Difuso com Supressao de Fundo Retangular PNP 12-24VCC 1NA+1NF Alcance 15 M com Conector M8 4 Pinos IP67

Sensor Fotoelétrico Difuso com Supressao de Fundo Retangular PNP 12-24VCC 1NA+1NF Alcance 15 M com Conector M8 4 Pinos IP67

por Telemecanique

XUM0APSAM8 | XUM0APSAM8
pleno-5844802105

R$ 1.802,27 por peça

Indisponível

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Fotoelétrico
Modelo
Difuso com supressao de fundo
Formato
Retangular
PNP/NPN
PNP
Tensão
12-24VCC
Contatos
1NA+1NF
Alcance
15 M (Metro)
Número de Fios
Com conector M8 4 pinos
Grau de Proteção
IP67
Dimensões
20x45mm; 0.04 Kg

Descrição

O Sensor Fotoelétrico Difuso com Supressão de Fundo Retangular da Telemecanique detecta objetos sem contato, a partir da luz refletida por eles. Emissor e receptor ficam no mesmo corpo retangular, e a supressão de fundo faz o sensor ignorar superfícies situadas além da distância de detecção. O alcance é de 15 M, com saída PNP, alimentação de 12-24VCC e um contato NA e um contato NF. A ligação é feita por conector M8 de 4 pinos, e o grau IP67 protege o corpo contra poeira e contra imersão temporária em água. Com peso de 0,04 kg, o sensor é indicado para detecção de peças em esteiras, máquinas e linhas de produção, principalmente onde o fundo não deve ser detectado. Como a saída PNP comuta o positivo da alimentação para a carga, o sinal deve ser recebido por uma entrada do CLP ou módulo compatível com esse tipo de saída, o que exige atenção na integração ao sistema de controle da máquina.

Informações gerais

Como usar

  • Desligue a alimentação antes de conectar, desconectar ou substituir o sensor.
  • Alimente o sensor somente dentro da faixa de 12-24VCC, em corrente contínua.
  • Verifique se a entrada do CLP ou módulo é compatível com saída PNP antes de ligar o sinal.
  • Use cabo com conector M8 de 4 vias e mantenha o conector bem encaixado e a vedação intacta para preservar o grau IP67.
  • A instalação deve ser feita por profissional qualificado, posicionando o sensor conforme o projeto da máquina e de modo que o fundo indesejado fique fora da distância de detecção.

Aplicações

  • Detecção de peças sobre esteira, com o fundo da linha fora da faixa de detecção
  • Controle de presença de produtos em linhas de embalagem
  • Contagem de caixas e pacotes em transportadores
  • Monitoramento de posição de peças em células de montagem automatizadas
  • Detecção de objetos em máquinas com superfícies de fundo que não devem gerar acionamento

Tipos de obra: Industrial, Manutenção industrial, Obra nova industrial

Perguntas frequentes

No difuso, emissor e receptor ficam no mesmo corpo e detectam a luz refletida pelo próprio objeto. No de barreira, emissor e receptor são separados e o objeto é detectado ao interromper o feixe entre eles. O difuso dispensa alinhar dois corpos, enquanto a barreira costuma alcançar distâncias maiores.
É a função que faz o sensor detectar o objeto apenas dentro da sua faixa de detecção e ignorar superfícies mais distantes, como o fundo da esteira ou a parede ao redor. Isso reduz acionamentos indevidos causados pelo fundo.
Sim. O grau IP67 o protege contra poeira e contra imersão temporária em água. Para jatos de água sob alta pressão, o produto não se enquadra, pois esse uso exige grau IP69K.
A ligação é feita pelo conector M8 de 4 pinos. Use um cabo com conector M8 de 4 vias, desligue a alimentação antes de conectar, encaixe o conector até o fim e mantenha a vedação intacta para preservar o grau IP67.
A alimentação é de 12-24VCC, em corrente contínua. O sensor não deve ser alimentado com corrente alternada.
Não necessariamente. A saída PNP deve ser compatível com o tipo de entrada do CLP ou módulo, por isso essa compatibilidade deve ser confirmada no projeto antes da ligação.
