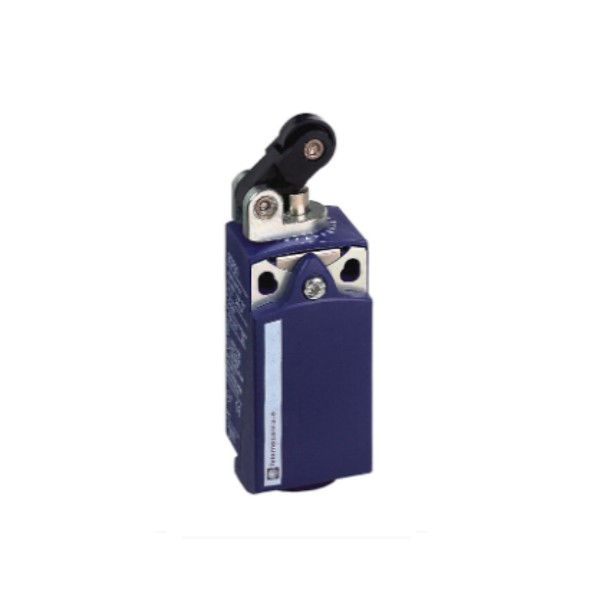

Fim de Curso Ação Rápida Xckp Caixa Estreita com Alavanca Curta e Rolete 1NA+1NF

Fim de Curso Ação Rápida Xckp Caixa Estreita com Alavanca Curta e Rolete 1NA+1NF

por Telemecanique

XCKP2121G11 | XCKP2121G11
pleno-4086202105

R$ 361,04 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Ação rápida
Modelo
Xckp
Caixa
Estreita
Tipo de Cabeçote
Com alavanca curta e rolete
Número de Contatos
1NA+1NF
Dimensões
65x31mm; 0.1 Kg

Descrição

O fim de curso Telemecanique modelo Xckp, de ação rápida, é um dispositivo eletromecânico que comuta seus contatos quando o atuador é movido por contato mecânico. Tem caixa estreita e cabeçote com alavanca curta e rolete, que recebe o acionamento da peça em movimento. Possui um contato normalmente aberto e um normalmente fechado (1NA+1NF). Serve para detectar a posição ou o fim de percurso de partes móveis de máquinas e portões, e para sinalizar ou comandar circuitos. Na ação rápida, os contatos mudam de estado de forma brusca ao atingir o ponto de acionamento, independentemente da velocidade do movimento.

Informações gerais

Como usar

  • Instale o fim de curso com profissional qualificado, de acordo com o projeto da máquina ou do portão e as normas aplicáveis.
  • Desligue o circuito antes de fazer as ligações dos contatos e de ajustar a fixação do corpo.
  • Fixe o corpo de forma firme e posicione a alavanca com rolete para que o contato mecânico ocorra no ponto de fim de percurso desejado.
  • Não force o atuador além do curso previsto, para não danificar a alavanca e o mecanismo de comutação.
  • No contato 1NA+1NF, o NA fecha e o NF abre quando o atuador é acionado; defina a ligação conforme a função do circuito.
  • Dimensione o circuito de comando conforme o projeto elétrico da instalação.

Aplicações

  • Detecção de fim de curso do carro de uma máquina
  • Limitação de percurso de portão automático
  • Sinalização de posição de esteira ou transportador
  • Controle de posição de cilindro ou atuador em automação industrial
  • Parada de deslocamento em elevador ou talha

Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma

Perguntas frequentes

Ele detecta a posição ou o fim de percurso de uma parte móvel, como um carro, portão ou cilindro. Ao ser acionado mecanicamente, muda o estado dos contatos e envia o sinal ao circuito de comando.
Este modelo é de ação rápida: os contatos mudam de estado de forma brusca ao atingir o ponto de acionamento, independentemente da velocidade do movimento. Na ação lenta, os contatos acompanham o movimento do atuador de forma gradual.
Significa um contato normalmente aberto (NA) e um contato normalmente fechado (NF). O NA fecha e o NF abre quando o atuador é acionado.
A alavanca curta recebe o movimento da peça e transfere o acionamento ao mecanismo. O rolete na ponta faz o contato com a peça em movimento e ajuda a reduzir o atrito no acionamento.
A caixa estreita ocupa menos espaço lateral, o que facilita a instalação em locais de pouca folga. A caixa larga ocupa mais espaço. A escolha deve considerar o espaço disponível e o projeto da máquina.
Desligue o circuito antes da montagem, fixe o corpo de forma firme e ajuste o acionamento no ponto desejado. Faça as ligações conforme o projeto elétrico e confira a fixação antes de religar a energia.
