Disjuntor Termomagnético Fixo Bipolar SHB2 C 50A 5 KA/3 KA 220/380VCA DIN

Disjuntor Termomagnético Fixo Bipolar SHB2 C 50A 5 KA/3 KA 220/380VCA DIN

por Soprano

05121.7050.21 | SHB2-GII-C050A
pleno-6979800547

R$ 30,70 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Bipolar
Modelo
SHB2
Curva
C
Corrente Nominal
50A (Ampere)
Ruptura
5 KA/3 KA
Tensão
220/380VCA
Padrão
DIN
Dimensões
75x35mm; 0.18 Kg

Descrição

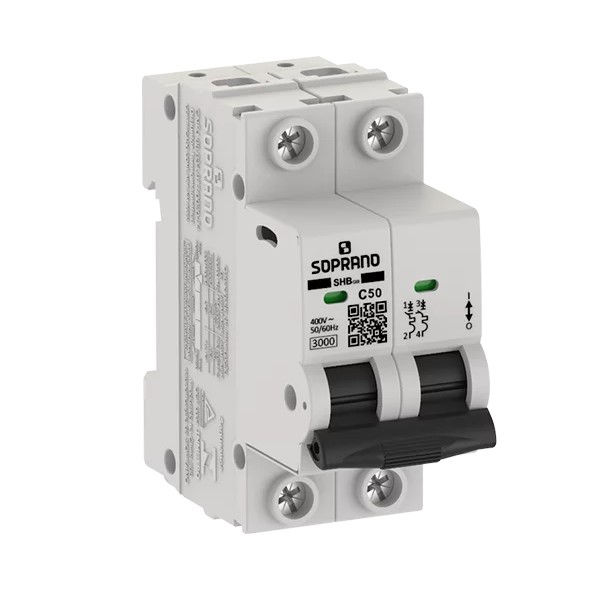

O disjuntor termomagnético modelo SHB2, da Soprano, protege o circuito contra sobrecarga e curto-circuito: a parte térmica atua na sobrecarga e a magnética no curto-circuito. Tem dois polos, corrente nominal de 50 A, curva C e disparo fixo, sem ajuste da corrente de disparo pelo usuário. A curva C é de uso geral, com disparo magnético intermediário. A capacidade de ruptura é de 5 KA/3 KA e a tensão é de 220/380VCA. É do padrão DIN, para montagem em trilho. É indicado para a proteção de circuitos terminais e de distribuição em quadros de instalações residenciais, comerciais e prediais, formato também presente em quadros industriais. Por ser bipolar, atende circuitos bifásicos ou fase-neutro, e permite a manobra manual de abertura e fechamento do circuito. Pesa 0,18 kg. O dimensionamento da proteção deve seguir o projeto elétrico.

Informações gerais

Como usar

  • Faça a instalação somente com o circuito desligado e por profissional qualificado.
  • Fixe o disjuntor no trilho DIN do quadro de distribuição, conforme o projeto elétrico.
  • Confirme que a corrente nominal de 50 A e a curva C são adequadas ao circuito conforme o projeto elétrico antes de energizar.
  • Verifique o aperto dos terminais após a instalação e use condutores dimensionados para o circuito.
  • Como o disparo é fixo, não tente alterar a corrente de disparo. Em caso de desarme recorrente, verifique o circuito antes de religar.

Aplicações

  • Proteção de circuito bifásico ou fase-neutro em quadro de distribuição residencial
  • Circuito terminal em quadro de distribuição de loja ou escritório comercial
  • Montagem de circuito bipolar em quadro predial, conforme o projeto elétrico
  • Circuito de distribuição em quadro industrial, dentro do dimensionamento do projeto
  • Manobra manual de circuito em painel de manutenção

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

A proteção térmica atua na sobrecarga, quando a corrente fica acima da nominal por um período. A proteção magnética atua no curto-circuito, com resposta quase imediata. Este disjuntor é termomagnético, com as duas proteções.
Significa que a corrente de disparo não é regulável pelo usuário. O ajuste de proteção já vem definido de fábrica.
A curva C é de uso geral e tem disparo magnético intermediário. Ela é mais sensível que a curva D, que é voltada a cargas com alta corrente de partida, e menos sensível que a curva B.
O bipolar tem dois polos e atende circuitos bifásicos ou fase-neutro. O tripolar tem três polos e é usado em circuitos trifásicos. A escolha depende do circuito definido pelo projeto elétrico.
A escolha do disjuntor para cada circuito é feita pelo projeto elétrico, que define a corrente nominal conforme a carga a proteger. Este modelo tem corrente nominal de 50 A.
Ruptura é a corrente de curto-circuito que o disjuntor consegue interromper. Este modelo traz o valor 5 KA/3 KA, com dois números que se referem a condições diferentes de interrupção.
