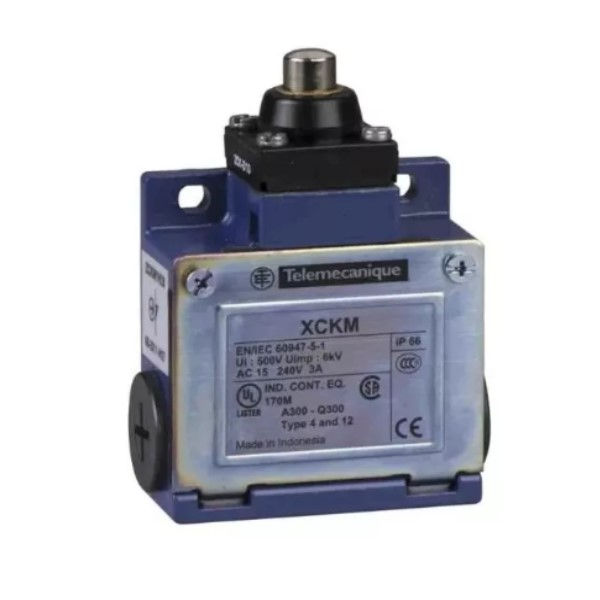

Fim de Curso Ação Rápida Xckm 3A 240VCA Corpo Metálico Caixa Larga com Haste Ajustável 1NA+1NF

Fim de Curso Ação Rápida Xckm 3A 240VCA Corpo Metálico Caixa Larga com Haste Ajustável 1NA+1NF

por Telemecanique

XCKM101 | XCKM101
pleno-6816402105

R$ 745,28 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Ação rápida
Modelo
Xckm
Amperagem
3A (Ampere)
Tensão
240VCA
Material
Corpo metálico
Caixa
Larga
Tipo de Cabeçote
Com haste ajustável
Número de Contatos
1NA+1NF
Dimensões
64x30mm; 0.28 Kg

Descrição

O fim de curso Telemecanique é um dispositivo eletromecânico de ação rápida: ao ser acionado pelo atuador, os contatos mudam de estado de forma brusca, independentemente da velocidade do movimento. Tem corpo de material metálico, caixa larga e cabeçote com haste ajustável. Possui um contato normalmente aberto e um normalmente fechado (1NA+1NF), com tensão de 240VCA e corrente nominal de contato de 3A. Pertence à série Xckm. É utilizado para detectar a posição e o fim de percurso de partes móveis em máquinas e equipamentos, limitar o curso de portões automáticos e sinalizar a posição de esteiras e transportadores ao circuito de comando. A haste ajustável permite adaptar o acionamento à peça que se desloca. A instalação deve ser feita por profissional qualificado, seguindo o projeto elétrico do equipamento.

Informações gerais

Como usar

  • Instale com o circuito desenergizado, por profissional qualificado, seguindo o projeto elétrico.
  • Fixe o corpo em posição na qual o atuador seja acionado pela peça móvel exatamente no ponto de fim de curso previsto.
  • Ajuste a haste com o circuito desligado, de modo que os contatos mudem de estado no ponto correto do percurso.
  • Não ultrapasse 3A nem 240VCA no circuito; para cargas acima desses valores, o dimensionamento deve ser refeito pelo projeto.
  • Antes de qualquer limpeza ou manutenção, desligue o circuito e verifique a fixação, o alinhamento do atuador e o estado dos contatos, substituindo o componente se houver desgaste ou dano.

Aplicações

  • Limite de curso de portão deslizante automático
  • Detecção de fim de percurso de carro ou carrinho em máquina
  • Sinalização de posição em esteira transportadora
  • Comando de final de curso em cilindro ou atuador de automação
  • Controle de posição em talha ou elevador de carga

Tipos de obra: Industrial, Manutenção, Comercial, Obra nova, Reforma

Perguntas frequentes

Ele detecta a posição ou o fim de percurso de uma parte móvel. Quando é acionado por contato mecânico, comuta seus contatos e envia o sinal ao comando do equipamento.
Significa que os contatos mudam de estado de forma brusca ao atingir o ponto de acionamento, independentemente da velocidade com que o atuador é movido.
Este modelo tem dois contatos separados: um normalmente aberto e um normalmente fechado. O contato reversível é um único comutador, com um terminal comum e saídas NA e NF.
A corrente nominal de contato é de 3A e a tensão é de 240VCA.
A instalação deve ser feita por profissional qualificado, com o circuito desligado. O corpo é fixado de modo que o atuador seja acionado pela peça móvel no ponto de fim de curso previsto no projeto.
O contato NA fecha o circuito ao ser acionado, e o NF o abre. A escolha depende da lógica do comando e deve seguir o projeto elétrico.
