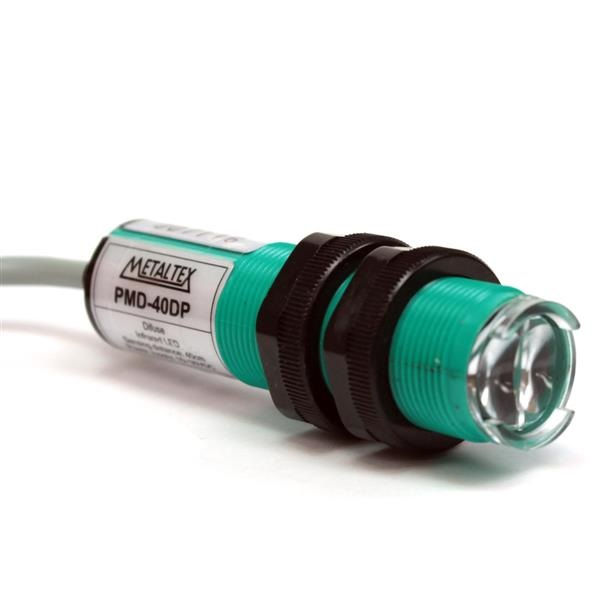

Sensor Fotoelétrico Difuso Cilíndrico M18 NPN 10-30VCC 1NA+1NF Alcance 400 mm com Cabo 2 M 4 Fios IP67

Sensor Fotoelétrico Difuso Cilíndrico M18 NPN 10-30VCC 1NA+1NF Alcance 400 mm com Cabo 2 M 4 Fios IP67

por Metaltex

PMD-40DN | PMD-40DN
pleno-6802900370

R$ 440,64 por peça

Indisponível

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Fotoelétrico
Modelo
Difuso
Formato
Cilíndrico M18
PNP/NPN
NPN
Tensão
10-30VCC
Contatos
1NA+1NF
Alcance
400 mm
Número de Fios
Com cabo 2 M 4 fios (Metro)
Grau de Proteção
IP67
Dimensões
16.5x16.5mm; 0.08 Kg

Descrição

O Sensor Fotoelétrico Difuso Cilíndrico M18 da Metaltex detecta a presença de objetos sem contato mecânico. Por ser do tipo difuso, ele tem emissor e receptor no mesmo corpo e identifica a luz refletida pelo próprio objeto, sem necessidade de refletor. O modelo tem formato cilíndrico M18, alcance de 400 mm, alimentação de 10-30VCC, saída NPN e contatos de 1NA+1NF. É indicado para automação industrial, como detecção de presença de peças em máquinas e linhas de produção, contagem de objetos em esteiras e posicionamento. O grau de proteção IP67 garante estanqueidade à poeira e proteção contra imersão temporária em água. O cabo de 2 m com 4 fios permite a ligação ao painel, e a saída NPN precisa combinar com o tipo de entrada do CLP ou módulo de entrada digital que receberá o sinal.

Informações gerais

Como usar

  • Monte o sensor em suporte firme e posicione-o dentro do alcance nominal de 400 mm, com a face sensora voltada para a região por onde o objeto passará.
  • Desligue a alimentação antes de fazer as ligações dos fios e confira se a fonte está dentro da faixa de 10-30VCC antes de energizar.
  • Ligue os fios conforme o diagrama de ligação do produto, observando que a saída é NPN e deve ser conectada a entrada compatível do CLP ou módulo.
  • Fixe o cabo de forma que não sofra tração nem esmagamento na conexão com o sensor.
  • Mantenha a face sensora limpa, livre de poeira, óleo e respingos que possam reduzir a detecção, e evite superfícies refletivas próximas ao fundo que possam ser lidas como objeto.
  • Evite jatos de alta pressão direcionados ao sensor, pois o grau IP67 é para poeira e imersão temporária. A instalação e a ligação elétrica devem ser feitas por profissional qualificado, conforme o projeto e as normas aplicáveis.

Aplicações

  • Detecção de presença de peças em esteira de linha de montagem
  • Contagem de caixas ou embalagens em transportadores
  • Verificação de posição de peças antes do acionamento de uma máquina
  • Monitoramento de presença de produto em alimentadores automáticos
  • Detecção de objetos em áreas industriais com poeira e respingos de água

Tipos de obra: Industrial, Automação de máquinas, Manutenção, Obra nova

Perguntas frequentes

No difuso, emissor e receptor ficam no mesmo corpo e o sensor detecta a luz refletida pelo objeto. No de barreira, emissor e receptor são separados e o objeto interrompe o feixe. A escolha depende da distância e do tipo de objeto a ser detectado.
O alcance nominal é de 400 mm. Em sensores difusos, a distância efetiva também depende da cor e do material do objeto, pois cada superfície reflete a luz de forma diferente.
A saída é NPN e deve combinar com o tipo de entrada do CLP ou módulo. Confirme que a entrada do equipamento é compatível com saída NPN antes da ligação.
Sim, dentro dos limites do grau IP67: ele é estanque à poeira e protegido contra imersão temporária em água. Não é indicado para jatos de alta pressão.
O cabo tem 2 metros e 4 fios.
Mantenha a face sensora limpa e sem obstruções, posicione o objeto dentro do alcance e evite superfícies refletivas atrás ou ao lado do objeto, que podem ser lidas pelo sensor como se fossem a peça detectada.
