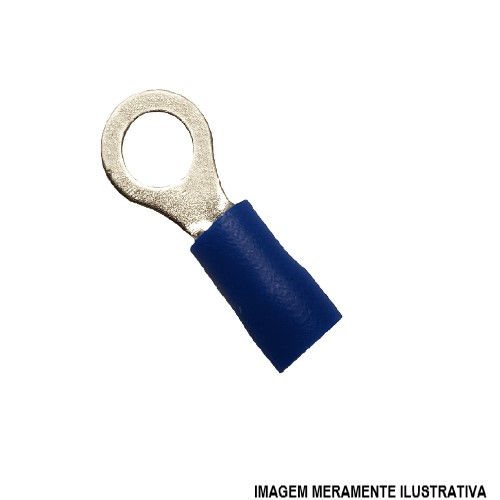

Terminal Cobre Estanhado a Compressão Anel Pre-Isolado 16,00 mm² com 1 Furo M10 Azul

Terminal Cobre Estanhado a Compressão Anel Pre-Isolado 16,00 mm² com 1 Furo M10 Azul

por Hollingsworth

SR 3594 BF | SR 3594 BF
pleno-2483300388

R$ 2,45 por peça

Indisponível

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Material
Cobre estanhado
Tipo
A compressão
Modelo
Anel
Isolação
Pre-Isolado
Bitola
16,00 mm² (Milímetro Quadrado)
Furação
Com 1 furo M10
Cor
Azul
Dimensões
16x10mm; 0.01 Kg

Descrição

O terminal Hollingsworth SR 3594 BF é uma conexão de cobre estanhado com ponta tipo anel, fixada ao condutor por compressão. Tem bitola de 16,00 mm² e um furo liso para parafuso M10, o que permite fixá-lo a bornes e barramentos. Vem pré-isolado, com capa isolante azul já aplicada. Serve para terminar condutores em painéis e quadros elétricos e para conectar cabos a bornes de disjuntores, barramentos e equipamentos. A capa isolante já vem aplicada de fábrica, o que agiliza a montagem. A compressão deve ser feita com ferramenta adequada à bitola, e a instalação deve ser realizada por profissional qualificado, conforme o projeto elétrico.

Informações gerais

Como usar

  • Desligue o circuito e confirme a ausência de tensão antes de preparar e conectar o condutor.
  • Descasque o condutor na medida do barril do terminal, sem danificar os fios, e encaixe-o até o fundo da peça.
  • A compressão deve ser feita com ferramenta de compressão adequada à bitola de 16,00 mm², conforme orientação do fabricante da ferramenta.
  • Verifique que a compressão está firme e que não há fios soltos antes de fixar o terminal.
  • Fixe a ponta em anel no borne ou barramento com parafuso M10, com aperto conforme o projeto e as especificações do equipamento.
  • Não reaperte nem ajuste a ligação com o circuito energizado.

Aplicações

  • Ligação de cabo de 16,00 mm² em borne de disjuntor em quadro de distribuição
  • Terminação de condutores em painel elétrico de comando
  • Conexão a barramento por parafuso M10 em quadro industrial
  • Montagem de ligações em equipamentos com fixação por parafuso
  • Substituição de terminal danificado em manutenção de painel

Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma

Perguntas frequentes

A ponta em anel tem formato redondo com furo, para ser fixada com parafuso em borne ou barramento. Assim, o terminal faz a ligação elétrica e mecânica do cabo ao ponto de conexão.
O pré-isolado já traz a capa isolante aplicada de fábrica. O terminal sem isolação é fornecido nu, sem essa capa.
No terminal a compressão, o condutor é prensado na peça com ferramenta de compressão. No terminal a pressão, o cabo é preso por parafuso de aperto. Este terminal é fixado por compressão.
O furo é liso e recebe parafuso métrico M10 para fixar o terminal ao borne ou barramento. Ele não é roscado, então a fixação depende do parafuso e da porca do conjunto.
Ele acolhe condutores de 16,00 mm². Para outras seções, a escolha do terminal deve seguir o projeto elétrico.
Corte o condutor no esquadro, remova a isolação na medida do barril do terminal sem danificar os fios e confira que não há fios soltos antes de comprimir.
