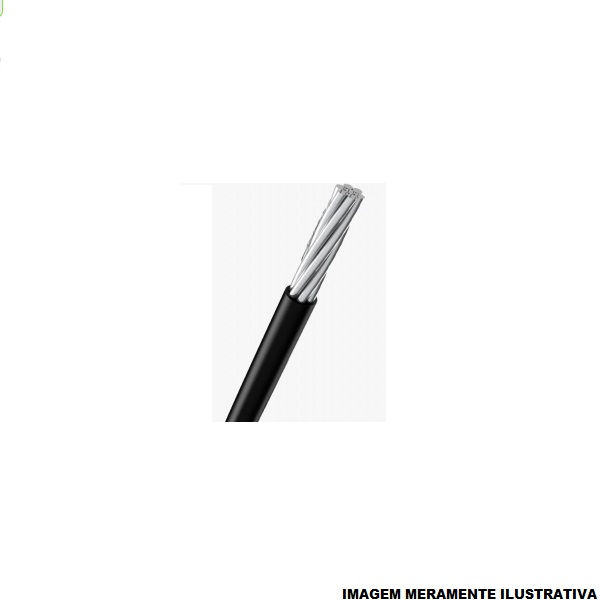

Cabo Alumínio Isolado XLPE+PVC 90G 0,6/1 kV 1x 70,00 mm² Singelo Preto NBR 7287 Classe 2

Cabo Alumínio Isolado XLPE+PVC 90G 0,6/1 kV 1x 70,00 mm² Singelo Preto NBR 7287 Classe 2

por Universal Cond

10517 | 10517
pleno-215500001

R$ 12,50 por metro

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Isolado
Isolação
XLPE+PVC
Temperatura de Isolação
90G
Tensão de Isolação
0,6/1 kV
Número de Condutores
1x
Seção
70,00 mm² (Milímetro Quadrado)
Modelo
Singelo
Cor
Preto
Norma
NBR 7287
Dimensões
1x1mm; 0.54 Kg

Descrição

O cabo de alumínio isolado da Universal Cond é singelo, com um condutor isolado, seção de 70,00 mm² e cor preta. A isolação é em XLPE (polietileno reticulado) com cobertura em PVC, com temperatura de isolação de 90 °C e tensão de isolação de 0,6/1 kV. É um condutor para transporte de energia elétrica em instalações de baixa tensão. Serve para ramais de ligação de baixa tensão, alimentadores e interligações entre transformador e quadro ou rede. A norma de referência é a NBR 7287. A seção, a proteção e o arranjo de instalação devem seguir o projeto e as normas aplicáveis, com execução por profissional qualificado.

Informações gerais

Como usar

  • Dimensione a seção e a proteção do circuito conforme o projeto e as normas aplicáveis.
  • Realize a instalação e as emendas por profissional qualificado, com o circuito desenergizado e sinalizado antes de qualquer intervenção.
  • Utilize terminais e conectores compatíveis com condutor de alumínio e com a seção de 70,00 mm².
  • Não ultrapasse a temperatura de 90 °C no condutor em regime contínuo; verifique as condições de carga no projeto.
  • Respeite o raio de curvatura e evite esforços de tração acima dos previstos para a instalação.
  • Armazene o cabo em local seco, protegido de impactos e da radiação solar direta até o momento da instalação.

Aplicações

  • Ramal de ligação de baixa tensão para unidade consumidora
  • Interligação entre transformador e quadro de distribuição
  • Alimentador de circuito de força em instalação industrial
  • Alimentação de quadro geral em edifício comercial
  • Substituição de trecho de alimentador em reforma de rede de baixa tensão

Tipos de obra: Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

Este cabo é singelo, com um condutor isolado. O multiplexado reúne fases isoladas trançadas com neutro nu ou isolado, e é escolhido quando o projeto pede esse arranjo.
A isolação é em XLPE (polietileno reticulado) com cobertura em PVC. As duas camadas combinadas formam o isolamento do cabo.
A temperatura de isolação é de 90 °C, que é o limite máximo do condutor em regime contínuo.
A tensão de isolação é de 0,6/1 kV, classe de baixa tensão. A classe de tensão da instalação é definida pelo projeto.
Dimensione a seção conforme o projeto, use terminais compatíveis com alumínio, respeite o raio de curvatura e faça a montagem por profissional qualificado com o circuito desenergizado.
