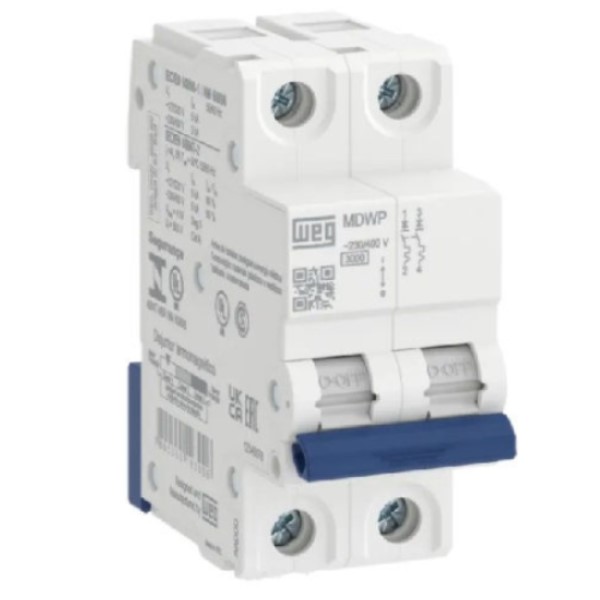

Disjuntor Termomagnético Fixo Bipolar MDWP C 50A 5KA 220VCA DIN

Disjuntor Termomagnético Fixo Bipolar MDWP C 50A 5KA 220VCA DIN

por Weg

15265739 | MDWP-C50-2
pleno-6676200184

R$ 38,94 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Pólos
Bipolar
Modelo
MDWP
Curva
C
Corrente Nominal
50A (Ampere)
Ruptura
5KA
Tensão
220VCA (Volt)
Padrão
DIN
Dimensões
83x36mm; 0.15 Kg

Descrição

Este disjuntor termomagnético Weg é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. Tem corrente nominal de 50A, dois polos e curva C, de uso geral. A proteção é termomagnética: o elemento térmico atua na sobrecarga e o magnético no curto-circuito. O ajuste de disparo é fixo, sem regulagem pelo usuário. Tem capacidade de ruptura de 5 KA/3 KA e tensão de 220/380VCA. O formato DIN é em miniatura, para fixação em trilho, e é o usual em quadros de distribuição de circuitos terminais de instalações residenciais, comerciais e prediais, também presente em quadros industriais. Por ter dois polos, atende circuitos bifásicos ou fase-neutro. O modelo Mdwp pertence à linha da Weg. A definição da corrente nominal, da curva e da capacidade de ruptura para cada circuito é feita pelo projeto elétrico, e a instalação deve ser feita por profissional qualificado.

Informações gerais

Como usar

  • Instale o disjuntor em trilho DIN, dentro de quadro de distribuição, com o circuito desligado e por profissional qualificado.
  • Confirme a corrente nominal, a curva, a capacidade de ruptura e a tensão com o projeto elétrico antes da instalação.
  • Aperte os condutores nos terminais com firmeza, sem deixar fios desencapados fora do borne.
  • Use a alavanca apenas para a manobra manual de abertura e fechamento do circuito; o disparo não é regulável pelo usuário.
  • Após um desligamento por sobrecarga ou curto-circuito, identifique e corrija a causa antes de religar, e não force o religamento.

Aplicações

  • Montagem de quadro de distribuição em obra nova residencial
  • Substituição de disjuntor em quadro de distribuição de instalação comercial
  • Ampliação de quadro de distribuição em reforma de edificação predial
  • Composição de quadro industrial com circuitos de proteção em baixa tensão
  • Reposição de proteção em painel de distribuição após desligamento por curto-circuito

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

O termomagnético tem proteção térmica, que atua na sobrecarga, e magnética, que atua no curto-circuito. O eletrônico realiza o disparo por unidade eletrônica de proteção. Este disjuntor é termomagnético.
A curva C é de uso geral, com disparo magnético intermediário. A curva B tem disparo mais sensível e a curva D é para cargas com alta corrente de partida. A escolha da curva é feita no projeto elétrico.
O unipolar tem um polo e protege um condutor de fase, em circuito monofásico. O bipolar tem dois polos, para circuitos bifásicos ou fase-neutro. O número de polos é definido pelo tipo de circuito do projeto.
Quem define é o projeto elétrico, que considera a carga, a corrente do circuito e a corrente de curto-circuito do ponto. Este modelo tem corrente nominal de 50A, curva C, capacidade de ruptura de 5 KA/3 KA e tensão de 220/380VCA.
Ruptura é a corrente de curto-circuito que o disjuntor consegue interromper. Este produto tem capacidade de ruptura de 5 KA/3 KA, com os dois valores apresentados juntos; eles não são alternativas nem formam uma faixa, e a verificação da capacidade para cada ponto da instalação é feita no projeto elétrico.
Ele se fixa por encaixe no trilho DIN do quadro, com os condutores ligados aos terminais. A instalação deve ser feita com o circuito desligado, por profissional qualificado e conforme o projeto e as normas aplicáveis.
