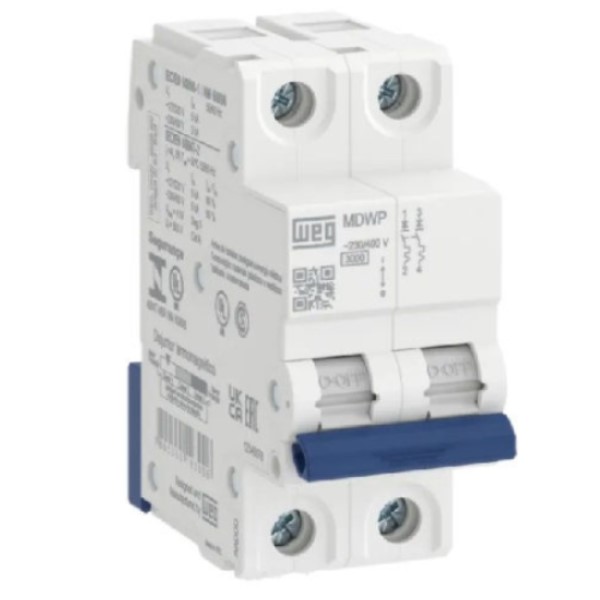

Disjuntor Termomagnético Fixo Bipolar MDWP C 32A 5KA 220VCA DIN

Disjuntor Termomagnético Fixo Bipolar MDWP C 32A 5KA 220VCA DIN

por Weg

15265726 | MDWP-C32-2
pleno-6676000184

R$ 39,86 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Pólos
Bipolar
Modelo
MDWP
Curva
C
Corrente Nominal
32A (Ampere)
Ruptura
5KA
Tensão
220VCA (Volt)
Padrão
DIN
Dimensões
83x18mm; 0.15 Kg

Descrição

O disjuntor Weg Mdwp é um dispositivo de proteção termomagnético bipolar, com corrente nominal de 32A. O elemento térmico atua contra sobrecarga e o magnético contra curto-circuito, e o disjuntor permite também a manobra manual de abertura e fechamento do circuito. O disparo é fixo, sem regulagem pelo usuário, e a curva C é de uso geral, com disparo magnético intermediário. Opera em 220/380VCA e tem capacidade de ruptura de 5 KA/3 KA. Por ter dois polos, atua sobre dois condutores, em circuitos bifásicos ou fase-neutro. O padrão DIN permite a montagem por encaixe em trilho, formato usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. É indicado para a proteção de circuitos terminais e para a manobra manual em quadros de distribuição. A escolha da corrente nominal, da capacidade de ruptura e do número de polos deve ser feita pelo projeto elétrico, e a instalação deve ser executada por profissional qualificado.

Informações gerais

Como usar

  • Desligue a alimentação do circuito antes de instalar, substituir ou inspecionar o disjuntor.
  • Encaixe o disjuntor no trilho DIN do quadro, sem forçar o encaixe.
  • Defina a corrente nominal de 32A, a capacidade de ruptura e o número de polos conforme o projeto elétrico, e confira a bitola dos condutores do circuito.
  • Não altere o ajuste de disparo, pois o disjuntor tem disparo fixo, sem regulagem pelo usuário.
  • Use a alavanca para a manobra manual de abertura e fechamento; em caso de desarme, identifique e corrija a causa antes de religar.
  • A instalação e a manutenção devem ser feitas por profissional qualificado, conforme as normas aplicáveis e o projeto da instalação.

Aplicações

  • Proteção de circuito terminal em quadro de distribuição residencial
  • Quadro de distribuição de loja, escritório ou prédio comercial
  • Circuito bifásico ou fase-neutro em quadro de instalação predial nova
  • Substituição de disjuntor de dois polos em quadro existente, após conferência do projeto
  • Quadro de distribuição de circuitos terminais em instalação industrial
  • Seccionamento e manobra manual de circuito em reforma elétrica

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

O termomagnético usa um elemento térmico para a sobrecarga e um magnético para o curto-circuito. O eletrônico usa uma unidade eletrônica de proteção para o disparo. Os dois interrompem o circuito em caso de sobrecarga ou curto-circuito.
A curva C tem disparo magnético intermediário e é de uso geral. Ela define a resposta do disjuntor ao curto-circuito, enquanto a proteção contra sobrecarga é feita pelo elemento térmico.
Por ser bipolar, ele atua sobre dois condutores, em circuitos bifásicos ou fase-neutro, com tensão de 220/380VCA.
Ele é montado por encaixe em trilho DIN, formato padrão dos quadros de distribuição de circuitos terminais. Desligue a alimentação antes da montagem e confira a instalação com o projeto.
São dois valores de capacidade de interrupção para condições diferentes de curto-circuito, e não uma faixa. A verificação de qual valor se aplica a cada instalação é feita no projeto elétrico.
A corrente nominal deste disjuntor é de 32A. A escolha do disjuntor para cada circuito deve ser feita pelo projeto elétrico, que considera a carga e a bitola dos condutores.
