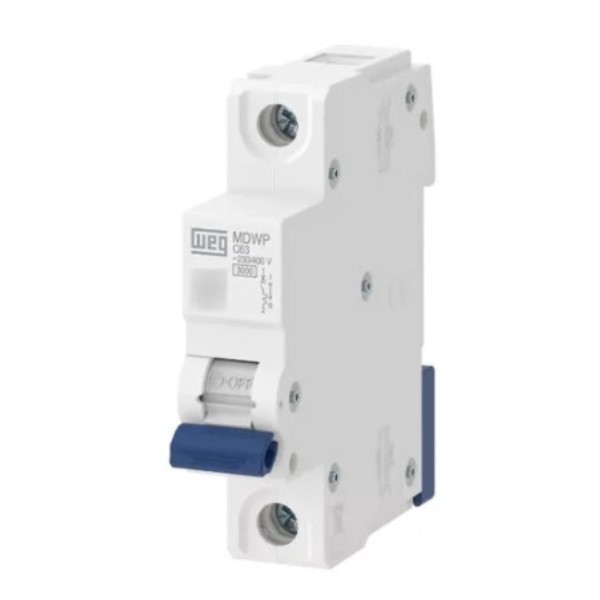

Disjuntor Termomagnético Fixo Unipolar MDWP C 50A 5KA 220VCA DIN

Disjuntor Termomagnético Fixo Unipolar MDWP C 50A 5KA 220VCA DIN

por Weg

15265692 | MDWP-C50-1
pleno-6675300184

R$ 12,72 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Pólos
Unipolar
Modelo
MDWP
Curva
C
Corrente Nominal
50A (Ampere)
Ruptura
5KA
Tensão
220VCA (Volt)
Padrão
DIN
Dimensões
83x18mm; 0.15 Kg

Descrição

O disjuntor termomagnético Weg, modelo Mdwp, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. Combina proteção térmica contra sobrecarga com proteção magnética contra curto-circuito. Tem um polo, corrente nominal de 50A e curva C, de uso geral, com disparo magnético intermediário. O disparo é fixo, sem ajuste pelo usuário, e o padrão é DIN, para montagem em trilho DIN. A capacidade de ruptura é de 5 KA/3 KA. A tensão de operação é 127/220VCA, em corrente alternada. Por ser unipolar, atua sobre um condutor de fase e é usado em circuitos monofásicos. O formato DIN é o usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. A corrente, a curva e a capacidade de ruptura devem ser definidas pelo projeto elétrico, e a instalação deve ser feita por profissional qualificado.

Informações gerais

Como usar

  • Instale o disjuntor com o circuito desenergizado, encaixando-o no trilho DIN do quadro de distribuição.
  • Defina a corrente, a seção do condutor e a proteção conforme o projeto elétrico; a corrente nominal deste modelo é 50A.
  • Aperte os terminais com firmeza, sem excesso, e verifique o aperto após a instalação.
  • Use a alavanca para ligar e desligar o circuito manualmente, como seccionamento e manobra.
  • Se o disjuntor desarmar com frequência, desligue o circuito e investigue a causa com profissional qualificado, sem substituí-lo por outro de corrente maior.

Aplicações

  • Substituição de disjuntor de um circuito monofásico em quadro de distribuição existente
  • Montagem de quadro de distribuição em obra nova de instalação residencial
  • Reforma de quadro elétrico de loja ou escritório, com troca de proteções de circuitos terminais
  • Ampliação de quadro com novos circuitos monofásicos em instalação comercial
  • Quadro de distribuição industrial com circuitos monofásicos de baixa tensão

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

Ele interrompe o circuito quando há sobrecarga, pela proteção térmica, ou curto-circuito, pela proteção magnética. Também permite a manobra manual para abrir e fechar o circuito.
Este disjuntor tem curva C, de uso geral, com disparo magnético intermediário. A curva B é mais sensível, e a curva D é voltada a cargas com alta corrente de partida. A escolha entre as curvas cabe ao projeto elétrico.
O número de polos é o número de vias de corte. Este disjuntor tem um polo e atua sobre um condutor de fase em circuito monofásico. O bipolar tem dois polos, para circuitos bifásicos ou fase-neutro, e o tripolar tem três polos, para circuitos trifásicos.
É a corrente de curto-circuito que o disjuntor consegue interromper. Este modelo traz dois valores, 5 KA/3 KA, para condições diferentes, que não são alternativas nem faixa. Confirme no projeto elétrico se esses valores atendem à corrente de curto-circuito do ponto de instalação.
Ele é do padrão DIN, para fixação em trilho DIN, e opera em 127/220VCA. Antes de instalar, confirme se o quadro tem trilho desse padrão e se a rede do local opera nessa tensão.
A instalação deve ser feita por profissional qualificado, com o circuito desenergizado, e dimensionada conforme o projeto elétrico e as normas aplicáveis. Encaixe o disjuntor no trilho DIN e aperte os terminais com firmeza.
