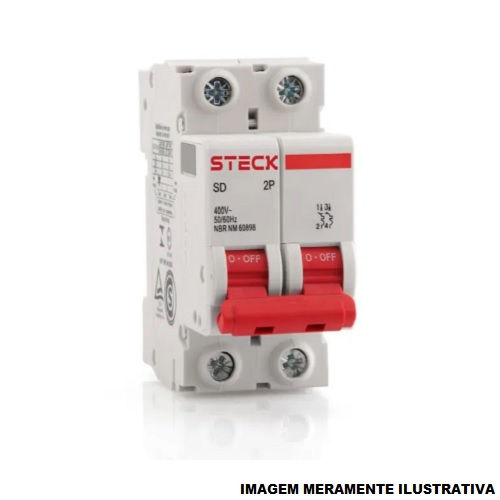

Disjuntor Termomagnético Fixo Bipolar SDD62 B 40A 5 KA/3 KA 220/380VCA DIN

Disjuntor Termomagnético Fixo Bipolar SDD62 B 40A 5 KA/3 KA 220/380VCA DIN

por Steck

SDD62B40 | SDD62B40
pleno-2757900005

R$ 35,23 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Bipolar
Modelo
SDD62
Curva
B
Corrente Nominal
40A (Ampere)
Ruptura
5 KA/3 KA
Tensão
220/380VCA
Padrão
DIN
Dimensões
80x36mm; 0.22 Kg

Descrição

O Steck SDD62 é um disjuntor termomagnético de 40A, curva B e disparo fixo, feito para interromper o circuito em caso de sobrecarga ou curto-circuito e permitir a manobra manual de abertura e fechamento. A proteção térmica atua na sobrecarga e a magnética no curto-circuito. O disparo fixo significa que a corrente de atuação não é regulável pelo usuário. A curva B tem disparo magnético mais sensível que as curvas C e D. Tem dois polos, o que corresponde a circuito bifásico ou fase-neutro. Opera em 220/380VCA, com capacidade de ruptura de 5 KA/3 KA, e tem formato DIN para fixação em trilho, padrão usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. A verificação da capacidade de ruptura e a escolha dos componentes devem seguir o projeto elétrico.

Informações gerais

Como usar

  • A instalação deve ser feita por profissional qualificado, com o circuito desligado e o quadro sem tensão.
  • Fixe o disjuntor no trilho DIN e confira o aperto de todos os terminais antes de energizar o circuito.
  • Confira se o disjuntor atende ao dimensionamento do projeto elétrico, incluindo corrente, polos e capacidades, antes de instalar.
  • O disparo é fixo, sem ajuste pelo usuário. Se o disjuntor desarmar com frequência, localize e corrija a causa no circuito antes de rearmar, e não o substitua por outro de corrente maior.
  • Use a alavanca para manobra manual de abertura e fechamento; qualquer intervenção no quadro deve ser feita com o circuito desligado.

Aplicações

  • Proteção de circuito terminal em quadro de distribuição de instalação residencial
  • Proteção de circuito bifásico em quadro de distribuição de obra comercial
  • Substituição de disjuntor com as mesmas características em quadro existente, conforme o projeto
  • Montagem de novo quadro de distribuição em obra nova
  • Ampliação de quadro com inclusão de novos circuitos, conforme o dimensionamento do projeto
  • Quadro de distribuição industrial com circuitos montados em trilho DIN

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

O termomagnético combina proteção térmica, que atua na sobrecarga, e proteção magnética, que atua no curto-circuito. O eletrônico usa unidade eletrônica de disparo. Este disjuntor é termomagnético.
A curva B tem disparo magnético mais sensível que as curvas C e D. A letra indica a faixa de corrente de curto-circuito em que o disparo magnético atua.
Não. O disparo é fixo, sem ajuste pelo usuário, e a corrente nominal é de 40A.
Indica a corrente de curto-circuito que o disjuntor consegue interromper. Os dois valores são para condições diferentes, e a verificação deve seguir o projeto elétrico.
O formato DIN é o disjuntor em miniatura para fixação em trilho DIN, usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais. Também é encontrado em quadros industriais.
A instalação deve ser feita por profissional qualificado, com o circuito desligado. Fixe o componente no trilho do quadro, aperte bem os terminais e confira o dimensionamento conforme o projeto elétrico.
