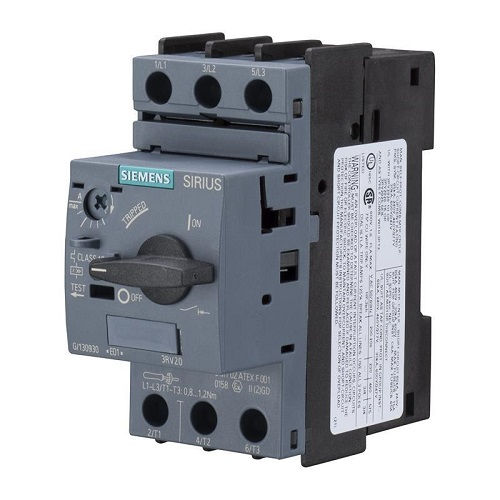

Disjuntor Motor Tripolar 3RV2021 18,00-25,00A Classe 10 com Acionamento Rotativo DIN S0 Conexão para Parafuso

Disjuntor Motor Tripolar 3RV2021 18,00-25,00A Classe 10 com Acionamento Rotativo DIN S0 Conexão para Parafuso

por Siemens

3RV20214DA10 | 3RV2021-4DA10
pleno-3263700009

R$ 844,28 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Motor
Polos
Tripolar
Modelo
3RV2021
Corrente Nominal
18,00-25,00A (Ampere)
Classe
10
Acionamento
Com acionamento rotativo
Padrão
DIN
Tamanho
S0
Dimensões
142x82mm; 0.61 Kg

Descrição

O disjuntor-motor 3RV2021 da Siemens é um dispositivo de proteção e manobra para motores elétricos trifásicos. Tem três polos, faixa de ajuste da corrente de 18,00-25,00A e classe de disparo 10, e protege o motor contra sobrecarga. O acionamento rotativo, por manopla giratória, permite ligar e desligar o circuito manualmente. O tamanho construtivo é S0, com fixação em trilho DIN e conexão para parafuso. Indicado para painéis de comando e centros de controle de motores, o disjuntor atende a partidas e manobras de bombas, ventiladores e compressores em máquinas e equipamentos industriais. Pesa 0,61 kg e é montado em trilho dentro do painel. Antes de definir o ajuste, confira a corrente nominal do motor e o projeto elétrico.

Informações gerais

Como usar

  • Dimensione a faixa de ajuste pela corrente nominal da placa do motor e pelo projeto elétrico, mantendo o disparo dentro de 18,00-25,00A.
  • Instale o disjuntor em trilho DIN dentro do painel, com a alimentação desligada, por profissional qualificado.
  • Faça a ligação nos terminais com conexão para parafuso, usando condutores compatíveis com o projeto e aperto firme, sem folgas.
  • Para manobra, use a manopla giratória do acionamento rotativo; antes de qualquer intervenção no circuito, desligue a alimentação.
  • Após um desarme por sobrecarga, identifique a causa, como motor forçado ou desequilíbrio de fases, antes de rearmar.
  • Mantenha o painel limpo e seco, e não altere o ajuste com o circuito energizado.

Aplicações

  • Proteção de bomba de recalque em sistema de água de uma unidade industrial
  • Painel de comando de ventilador industrial com manobra manual local
  • Partida e manobra de compressor em oficina mecânica
  • Centro de controle de motores de linha de produção
  • Substituição de disjuntor-motor em painel existente de motores trifásicos

Tipos de obra: Industrial, Comercial, Manutenção, Reforma, Obra nova

Perguntas frequentes

Serve para proteger o motor contra sobrecarga e curto-circuito e para ligar e desligar o circuito do motor manualmente. É instalado em painéis de comando, conforme o projeto.
O disjuntor-motor tem relé térmico com faixa de ajuste e classe de disparo, pensados para a partida do motor. O disjuntor comum protege circuitos de iluminação e tomadas e não tem essa regulagem.
É a classe de disparo 10, aplicável a partidas normais de motores. A classe 20 tem disparo mais lento.
A faixa é de 18,00-25,00A, e o relé térmico pode ser regulado em qualquer ponto dela. O ajuste deve seguir a corrente nominal da placa do motor e o projeto elétrico.
No acionamento rotativo, a manobra é feita por manopla giratória. No botão impulso, por botões de pressionar liga e desliga. A escolha depende da operação prevista no painel.
Sim. Fixa-se em trilho DIN, tem tamanho construtivo S0 e os terminais têm conexão para parafuso.
