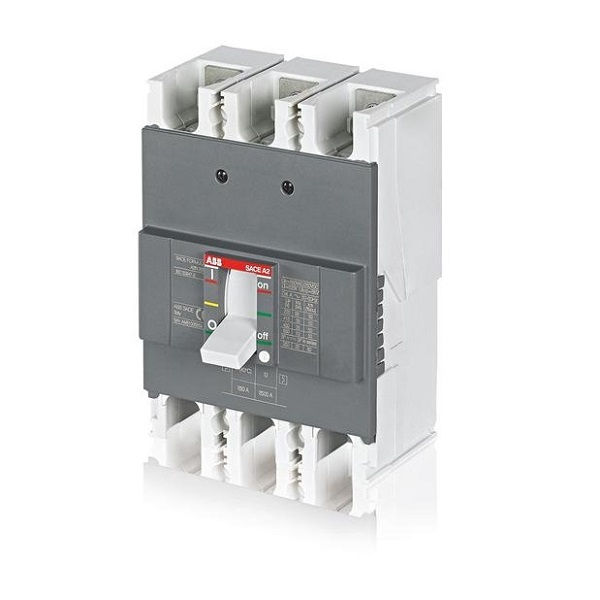

Disjuntor Termomagnético Fixo Tripolar A2A 250A 10 KA 380VCA Caixa Moldada

Disjuntor Termomagnético Fixo Tripolar A2A 250A 10 KA 380VCA Caixa Moldada

por ABB

1SDA069412R1 | 1SDA069412R1
pleno-3951200361

R$ 1.530,17 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Tripolar
Modelo
A2A (Ampere)
Corrente Nominal
250A (Ampere)
Ruptura
10 KA
Tensão
380VCA
Padrão
Caixa moldada
Dimensões
90x75mm; 1.5 Kg

Descrição

O disjuntor termomagnético A2A, da Abb, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. É tripolar, com corrente nominal de 250 A, tensão de 380VCA e capacidade de ruptura de 10 KA. A corrente de disparo é fixa, sem regulagem pelo usuário, e o equipamento pesa 1,5 kg. A proteção térmica atua na sobrecarga e a magnética atua no curto-circuito. Em caixa moldada de material isolante, é um disjuntor de maior porte, com capacidade de interrupção em geral superior à dos modelos DIN, voltado a quadros gerais, alimentadores e circuitos de distribuição. A seleção, o dimensionamento e a instalação devem seguir o projeto elétrico e as normas aplicáveis, com execução por profissional qualificado.

Informações gerais

Como usar

  • Instale o disjuntor com o circuito desenergizado, por profissional qualificado, conforme o projeto elétrico e as normas aplicáveis.
  • Confirme se a tensão de 380VCA e a corrente nominal de 250A correspondem ao projeto antes da montagem no quadro.
  • Aperte os terminais conforme as especificações do fabricante, evitando conexões frouxas, que aquecem e podem gerar falhas.
  • Não contorne o disjuntor; em caso de desarme recorrente, identifique e corrija a causa antes de religar.
  • Para manobra manual, acione a alavanca do próprio disjuntor, sem forçar o mecanismo.
  • Faça inspeções periódicas nos terminais e no quadro, sempre com o circuito desenergizado.

Aplicações

  • Proteção de circuito trifásico em quadro de distribuição industrial
  • Proteção de alimentador em quadro geral de instalação predial
  • Proteção de circuito de distribuição em quadro geral de instalação comercial
  • Seccionamento e manobra manual de circuito em quadro de baixa tensão
  • Substituição de disjuntor de caixa moldada em reforma de quadro de distribuição

Tipos de obra: Industrial, Comercial, Predial, Obra nova, Reforma, Manutenção

Perguntas frequentes

O DIN é em miniatura, fixado em trilho e usado em quadros de circuitos terminais. O de caixa moldada é de maior porte, em caixa de material isolante moldado, com capacidade de interrupção em geral maior, usado em quadros gerais, alimentadores e circuitos de distribuição.
A proteção térmica atua na sobrecarga e a magnética atua no curto-circuito. Este disjuntor é termomagnético, com essas duas proteções.
Não. A corrente de disparo é fixa, sem regulagem pelo usuário. A escolha da corrente de proteção cabe ao projeto elétrico.
Tripolar significa três polos, ou seja, três vias de corte. Pelo tipo de circuito que esse número de polos corresponde, ele atua sobre as três fases de um circuito trifásico.
A capacidade de ruptura é de 10 KA, ou seja, a corrente de curto-circuito que ele consegue interromper.
A corrente nominal é definida no dimensionamento do circuito feito no projeto elétrico, considerando a carga a ser protegida e a seção dos condutores.
