Elemento Contato 1NA para Botão Conexão para Parafuso

Elemento Contato 1NA para Botão Conexão para Parafuso

por Ace Schmersal

140060 | E110
pleno-1802900020

R$ 53,15 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Contato
Contato
1NA
Aplicação
Para botão
Conexão
Para parafuso
Dimensões
50x56mm; 0.05 Kg

Descrição

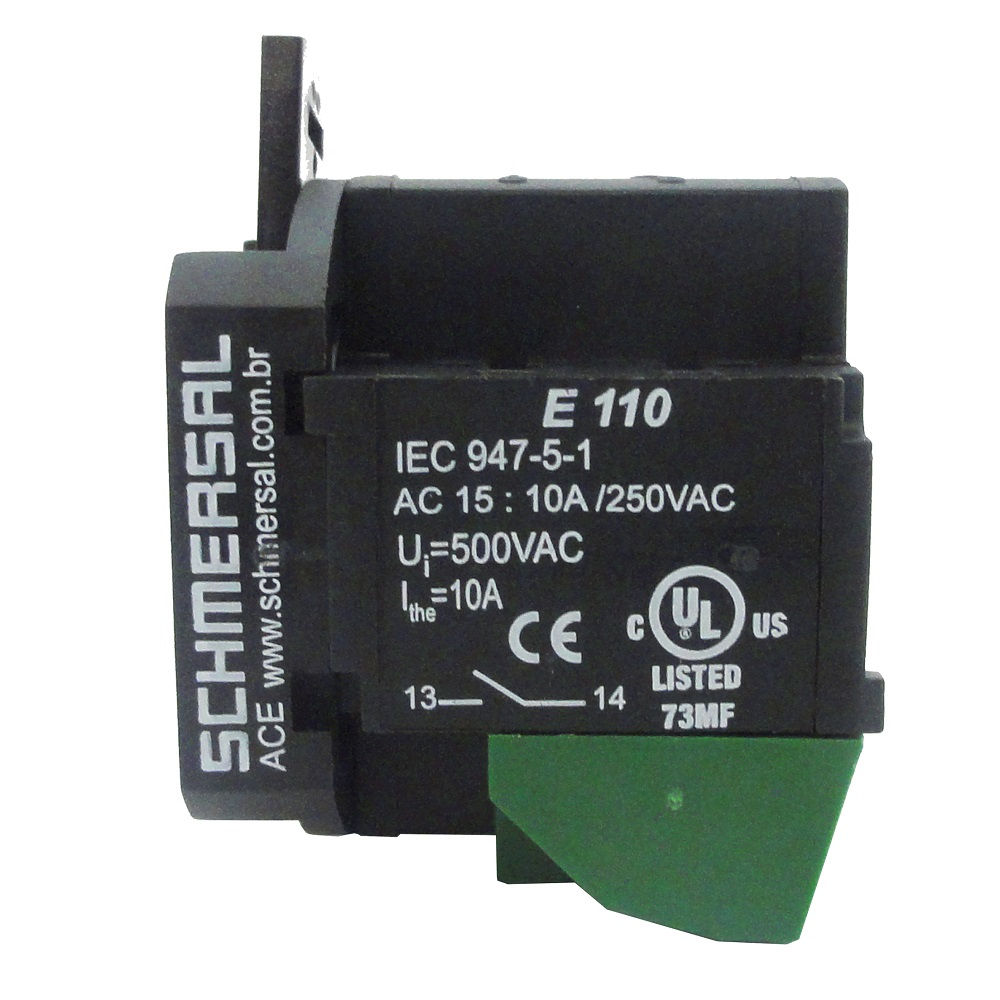

O elemento de contato 1NA para botão da Ace Schmersal é um módulo elétrico avulso, montado atrás do atuador do dispositivo de comando. Possui um contato normalmente aberto (NA), que fecha ao ser acionado, e conexão por parafuso, em que os condutores são presos aos bornes pelo parafuso. Tem código E110 e pesa 0,05 kg. Indicado para botão, é usado para compor ou substituir o bloco de contatos de um dispositivo de comando e para acrescentar um contato auxiliar, em circuitos de comando e sinalização de painéis elétricos. Por ser uma peça avulsa, atende à manutenção de botoeiras e à montagem de novos pontos de comando.

Informações gerais

Como usar

  • Desligue e bloqueie o circuito antes de montar ou substituir o elemento.
  • Monte o elemento atrás do atuador do botão, conforme o dispositivo de destino, antes de conectar os condutores.
  • Conecte os fios aos bornes com parafuso, com a seção dimensionada conforme o projeto elétrico, e aperte os parafusos sem danificar o condutor.
  • Confira o aperto dos parafusos e a continuidade do contato NA antes de religar o circuito.
  • A instalação deve ser feita por profissional qualificado, seguindo o projeto elétrico e as normas aplicáveis.

Aplicações

  • Substituição do bloco de contato de um botão danificado em painel de comando
  • Acréscimo de um contato auxiliar em botoeira já instalada
  • Montagem de botoeiras em painel de comando de máquinas
  • Composição de comandos em quadros elétricos industriais
  • Reposição de peça avulsa no estoque de manutenção de painéis

Tipos de obra: Industrial, Manutenção, Reforma, Obra nova

Perguntas frequentes

Um contato NA fica aberto em repouso e fecha ao ser acionado. Esse contato permite comandar ou sinalizar outro circuito a partir do botão.
O NA fecha ao acionar e o NF abre ao acionar. A escolha entre um e outro depende da lógica do circuito definida no projeto.
Não. É um módulo avulso, montado atrás do atuador do botão para compor ou substituir a parte elétrica.
Na conexão por parafuso, o condutor é preso ao borne pelo parafuso. Na conexão por mola, o condutor é inserido e fixado pela mola. Este elemento tem conexão por parafuso.
Desencape o condutor no comprimento adequado ao borne, introduza-o sob a cabeça do parafuso e aperte firmemente, sem deixar fios soltos ou fios de fora.
Com o circuito desligado, verifique periodicamente o aperto dos bornes e o estado dos contatos. Substitua o elemento se houver desgaste, folga ou sinais de aquecimento.
