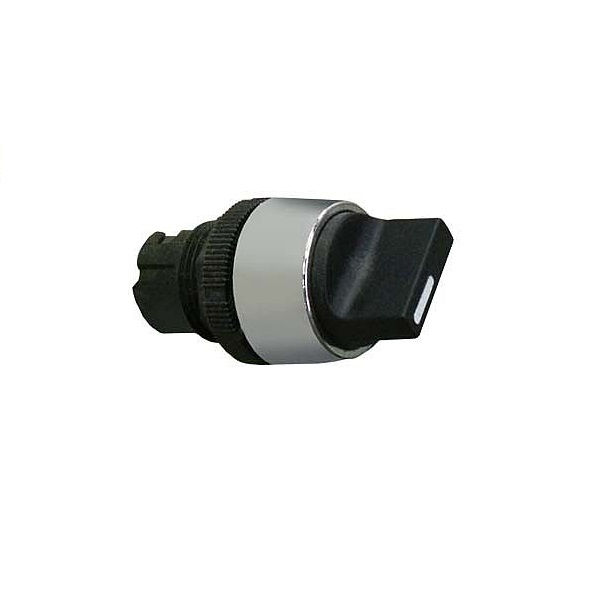

Comutador PVC Comando 22 mm Aro Cromado com 3 Posições 45G com Impulso Manopla Curta Preto Centralizado

Comutador PVC Comando 22 mm Aro Cromado com 3 Posições 45G com Impulso Manopla Curta Preto Centralizado

por Ace Schmersal

13017301 | AAP2 45/01
pleno-1899800020

R$ 155,12 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Material
PVC
Tipo
Comando
Furação/Aro
22 mm aro cromado
Posições
Com 3 posições 45G
Acionamento
Com impulso
Manopla
Curta
Cor
Preto
Dimensões
50x40mm; 0.01 Kg

Descrição

O comutador da Ace Schmersal, código AAP2 45/01, é um seletor de comando em PVC para painéis elétricos. Tem manopla curta preta, furo de fixação de 22 mm com aro cromado e três posições espaçadas de 45 graus, com acionamento por impulso, de caráter momentâneo. É indicado para selecionar modos ou funções em painéis, botoeiras e pulpitos de máquinas, como a escolha entre operação manual e automática. A função de cada posição é definida pela ligação feita no painel, e essa ligação deve ser projetada e executada por profissional qualificado.

Informações gerais

Como usar

  • Faça o furo de 22 mm no painel e instale o comutador conforme o projeto do quadro.
  • Execute a ligação com o circuito desligado, seguindo o diagrama do projeto.
  • Defina e identifique a função de cada posição na ligação do painel para evitar acionamentos errados.
  • Considere o acionamento com impulso na lógica do circuito de comando, pois o comportamento é momentâneo.
  • Limpe a manopla e o aro somente com o circuito desligado, usando pano seco ou levemente umedecido, sem solventes.
  • A instalação e a manutenção devem ser feitas por profissional qualificado, seguindo o projeto e as normas aplicáveis.

Aplicações

  • Seleção de modo manual ou automático em painel de comando de máquina
  • Botoeira com comutador de três posições em pulpito de operação
  • Quadro de automação industrial com seleção de funções
  • Reposição de comutador em painel com furo padronizado de 22 mm
  • Montagem de painel de comando em equipamento industrial

Tipos de obra: Industrial, Comercial, Manutenção, Obra nova

Perguntas frequentes

O tipo comando é o comutador padrão para painel. A versão iluminada é a que traz LED. Escolha o tipo conforme a função exigida no painel.
É um acionamento momentâneo: o comutador atua ao ser acionado, e esse comportamento deve ser considerado na lógica do circuito de comando.
O 45G indica deslocamento de 45 graus entre as posições. Versões com 60G ou 90G têm abertura maior entre posições. A escolha do ângulo deve seguir a disposição do painel e o projeto.
O furo de fixação no painel é de 22 mm, com aro frontal cromado.
Não. A ligação e qualquer intervenção devem ser feitas com o circuito desligado, por profissional qualificado, conforme o projeto.
Use pano seco ou levemente umedecido, sem solventes, sempre com o circuito desligado.
