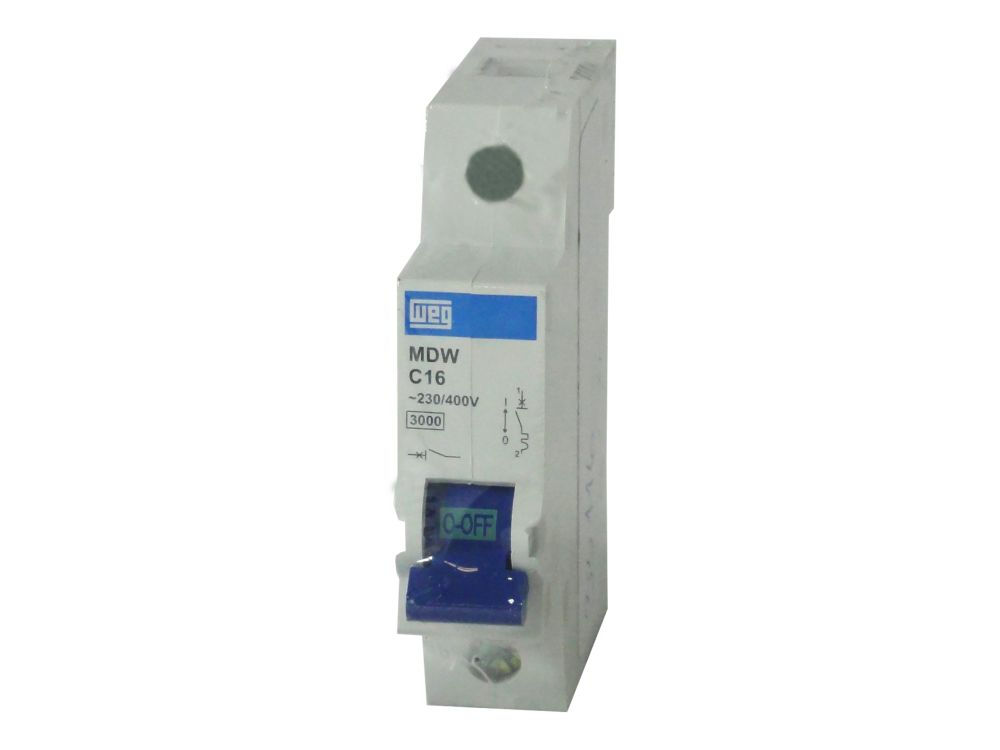

Disjuntor Termomagnético Fixo Unipolar MDW C 20A 5 KA/3 KA 127/220VCA DIN

Disjuntor Termomagnético Fixo Unipolar MDW C 20A 5 KA/3 KA 127/220VCA DIN

por Weg

10076421 | MDW-C20A
pleno-3512500184

R$ 11,84 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Unipolar
Modelo
MDW
Curva
C
Corrente Nominal
20A (Ampere)
Ruptura
5 KA/3 KA
Tensão
127/220VCA
Padrão
DIN
Dimensões
0.68x0.69mm; 0.1 Kg

Descrição

O disjuntor termomagnético MDW da Weg, de 20 A e curva C, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. A proteção térmica atua contra sobrecarga e a magnética, contra curto-circuito. A curva C é de uso geral, com disparo intermediário, e a corrente de disparo é fixa, sem ajuste pelo usuário. Tem um polo, para proteção de um condutor de fase em circuito monofásico. Tem capacidade de ruptura de 5 KA/3 KA e opera com tensão de 127/220VCA. Segue o padrão DIN, em miniatura para montagem em trilho DIN, formato usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. Pesa 0,1 kg. Em quadros de distribuição, é aplicado na proteção de circuitos monofásicos terminais e na manobra manual do circuito. A escolha da corrente nominal, da capacidade de ruptura e da curva deve seguir o projeto elétrico, e a instalação deve ser feita por profissional qualificado, conforme as normas aplicáveis.

Informações gerais

Como usar

  • Instale o disjuntor em trilho DIN do quadro de distribuição, sempre com o circuito desenergizado e por profissional qualificado.
  • Defina a corrente nominal, a capacidade de ruptura e a curva conforme o dimensionamento do projeto elétrico; não escolha o disjuntor apenas pelo formato.
  • Conecte o condutor de fase ao terminal do disjuntor com aperto firme, sem danificar os terminais.
  • Use a alavanca para manobra manual de abertura e fechamento, sem forçá-la.
  • Após um desarme, identifique e corrija a causa (sobrecarga ou curto-circuito) antes de religar o disjuntor.
  • Não tente alterar a calibração nem reparar o disjuntor; em caso de defeito, substitua-o por outro de mesma especificação.

Aplicações

  • Proteção de circuito monofásico terminal em quadro de distribuição residencial
  • Substituição de disjuntor DIN de 20 A em quadro de casa ou apartamento
  • Quadro de distribuição de circuitos monofásicos em loja, escritório ou prédio comercial
  • Montagem de quadro novo em obra nova com disjuntores DIN padronizados
  • Reforma de quadro elétrico com troca de disjuntores por modelos de mesmo padrão DIN

Tipos de obra: Residencial, Comercial, Predial, Reforma, Obra nova, Manutenção

Perguntas frequentes

Ele interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. A parte térmica atua na sobrecarga e a magnética, no curto-circuito.
A curva B dispara com mais sensibilidade no curto-circuito. A curva C, deste disjuntor, é de uso geral, com disparo intermediário. A curva D é para cargas com alta corrente de partida. A escolha da curva cabe ao projeto.
Não. Ele tem disparo fixo, sem ajuste pelo usuário, e corrente nominal de 20 A.
Não. Ele é unipolar, protege um condutor de fase e é indicado para circuito monofásico, com tensão de 127/220VCA. Para circuitos com mais fases, é necessário disjuntor com mais polos, definido pelo projeto.
É a corrente de curto-circuito que o disjuntor consegue interromper. Os dois valores correspondem a condições distintas, e a capacidade exigida no ponto de instalação é definida pelo projeto elétrico.
Encaixe o disjuntor no trilho DIN do quadro com o circuito desenergizado, conecte o condutor aos terminais com aperto firme e feche o quadro. A instalação deve ser feita por profissional qualificado, seguindo o projeto e as normas aplicáveis.
