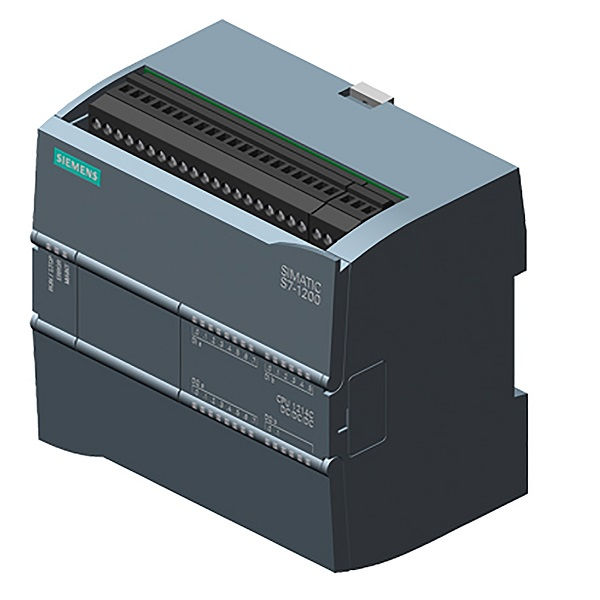

Cpu Simatic S7-1200 1214C/DC/DC/DC Memória Trabalho 75Kb E:14DI/2AI S:10DO Saída a Transistor 0,5A 24VCC PROFINET ETHERNET Industrial
por Siemens
6ES72141AG400XB0 | 6ES7214-1AG40-0XB0
pleno-3914600009
R$ 10.252,10 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Modelo
- Simatic S7-1200
- Tipo
- 1214C/DC/DC/DC
- Memória
- Trabalho 75Kb
- Saídas
- E:14DI/2AI S:10DO
- Amperagem
- Saída A transistor 0,5A (Ampere)
- Tensão
- 24VCC
- Dimensões
- 85x110mm; 0.37 Kg
Descrição
A CPU Simatic S7-1200 1214C/DC/DC/DC, da Siemens, é a unidade central de processamento de um CLP: executa o programa de controle e se comunica com a rede industrial. Tem memória de trabalho de 75 Kb, 14 entradas digitais e 2 entradas analógicas, além de 10 saídas digitais a transistor com corrente de 0,5 A. Opera com alimentação de 24VCC e possui interface PROFINET ETHERNET para uso industrial. Pertence à linha Simatic S7-1200 e é indicada para controle de máquinas e processos, automação de linhas de produção e comando de painéis de automação. Também pode ser usada na substituição ou expansão de CLPs em painéis existentes, com dimensionamento feito conforme o projeto.
Informações gerais
Como usar
- Instale a CPU em painel de automação, sobre trilho DIN, em local protegido de poeira, umidade excessiva e calor, conforme o projeto.
- Desligue a alimentação do painel antes de conectar, desconectar ou substituir o módulo.
- Faça a ligação da alimentação de 24VCC respeitando a polaridade e dimensione a fonte conforme o projeto e as normas aplicáveis.
- Verifique a corrente de cada carga ligada às saídas digitais, que são de 0,5 A, e use relé ou contator de interface para cargas acima desse valor.
- A instalação, a programação e a manutenção devem ser feitas por profissional qualificado, com o circuito desligado.
Aplicações
- Controle de máquina de envase com sensores e atuadores ligados ao painel
- Automação de linha de produção que precisa de 14 entradas digitais e 10 saídas digitais
- Painel de comando com leitura de sinal analógico pelas duas entradas analógicas
- Integração de máquina a uma rede industrial Ethernet com PROFINET
- Substituição de CLP antigo em painel industrial existente
Tipos de obra: Industrial, Obra nova, Reforma, Manutenção
Perguntas frequentes
O que faz a CPU em um CLP?
Ela executa o programa de controle, lê os sinais das entradas, processa a lógica e atualiza as saídas. Também faz a comunicação com outros equipamentos da rede.
Quantas entradas e saídas digitais esta CPU tem?
São 14 entradas digitais e 2 entradas analógicas, além de 10 saídas digitais.
Esta CPU aciona diretamente contatores e motores?
Não. As saídas digitais a transistor são de 0,5 A, e cargas acima desse valor devem ser acionadas por relé ou contator de interface.
Para que serve a memória de trabalho de 75 Kb?
É a memória usada pela CPU durante a execução do programa de controle. Ela não se confunde com a memória de programa.
Qual é a alimentação desta CPU e o que observar na ligação?
A alimentação é de 24VCC. Confira a polaridade antes de energizar e dimensione a fonte conforme o projeto.
Esta CPU serve para instalação residencial?
Não. É um controlador de automação industrial, indicado para painéis de máquinas e processos, e não para instalações residenciais.
