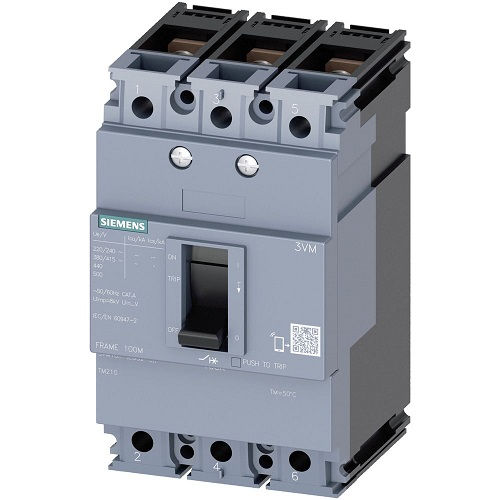

Disjuntor Termomagnético Fixo Tripolar 3VM11 125A 36 KA/25 KA 220/380VCA Caixa Moldada
por Siemens
Disjuntor termomagnético tripolar Siemens de 125 A, de disparo fixo e caixa moldada, com capacidade de ruptura de 36 KA/25 KA e tensão de 220/380VCA.
3VM11123ED320AA0 | 3VM11123ED320AA0
pleno-5999700009
R$ 837,83 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Tripolar
- Modelo
- 3VM11
- Corrente Nominal
- 125A (Ampere)
- Ruptura
- 36 KA/25 KA
- Tensão
- 220/380VCA
- Padrão
- Caixa moldada
- Dimensões
- 116x92mm; 0.99 Kg
Descrição
O Disjuntor Termomagnético Fixo Tripolar 3VM11 125A da Siemens interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. O disparo é termomagnético: a proteção térmica atua na sobrecarga e a magnética no curto-circuito. A corrente de disparo é fixa, sem ajuste pelo usuário. O disjuntor tem corrente nominal de 125 A, três polos, capacidade de ruptura de 36 KA/25 KA e tensão de 220/380VCA. Por ser de caixa moldada, é um disjuntor de maior porte, indicado para quadros gerais, alimentadores e circuitos de distribuição em instalações comerciais e industriais. Pesa 0,99 kg. A seleção do ponto de ligação e o dimensionamento seguem o projeto elétrico, e a instalação deve ser feita por profissional qualificado.
Informações gerais
Como usar
- Instale e substitua o disjuntor somente com o circuito desenergizado e a alimentação desligada, por profissional qualificado.
- Confira se o número de polos, a corrente nominal de 125 A e a tensão de 220/380VCA correspondem ao projeto antes da montagem.
- Por ser de disparo fixo, a corrente de disparo não pode ser ajustada; não altere o componente internamente.
- Faça o aperto dos terminais com a ferramenta adequada e de acordo com as orientações do fabricante, sem deixar conexões folgadas.
- O dimensionamento da corrente nominal e da capacidade de ruptura é responsabilidade do projeto elétrico.
- Em inspeções ou reapertos de terminais, desligue o circuito antes de qualquer intervenção.
Aplicações
- Proteção de circuito trifásico em quadro geral de instalação comercial
- Alimentador de distribuição em quadro de entrada de instalação industrial
- Substituição de disjuntor de caixa moldada em quadro de distribuição existente
- Montagem de quadro geral em obra nova de edifício comercial
- Circuito de distribuição trifásico em painel de galpão industrial
Tipos de obra: Industrial, Comercial, Obra nova, Reforma, Manutenção
Perguntas frequentes
Qual a diferença entre disjuntor de caixa moldada e disjuntor DIN?
O DIN é em miniatura, para fixação em trilho, e costuma proteger circuitos terminais de quadros de distribuição. O de caixa moldada é de maior porte, tem capacidade de interrupção em geral maior e atende quadros gerais, alimentadores e circuitos de distribuição.
Este disjuntor tem disparo ajustável?
Não. O disparo é fixo, ou seja, a corrente de disparo não é regulável pelo usuário.
O que significa ser tripolar?
Tem três polos, ou seja, três vias de corte. É usado em circuitos trifásicos em corrente alternada, na tensão de 220/380VCA.
Este disjuntor protege contra sobrecarga e curto-circuito?
Sim. O disparo termomagnético combina um elemento térmico, que atua na sobrecarga, e um elemento magnético, que atua no curto-circuito.
Posso instalar este disjuntor sem profissional qualificado?
Não. A instalação deve ser feita por profissional qualificado, com o circuito desligado e conforme o projeto elétrico e as normas aplicáveis.
Para que tipo de quadro este disjuntor é indicado?
Por ser de caixa moldada, é indicado para quadros gerais, alimentadores e circuitos de distribuição. A escolha do quadro e do ponto de ligação segue o projeto elétrico.
