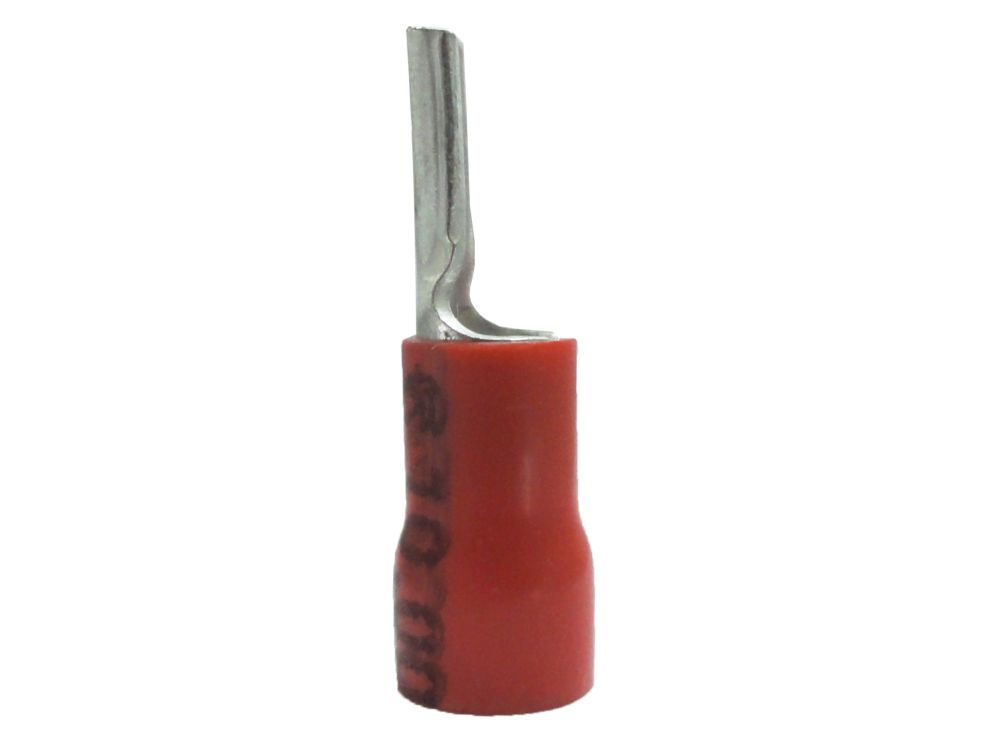

Terminal Cobre Estanhado a Compressão Pino Pre-Isolado 10,00 mm² Vermelho

Terminal Cobre Estanhado a Compressão Pino Pre-Isolado 10,00 mm² Vermelho

por Crimper

PI2701 | PI2701
pleno-1748400070

R$ 1,49 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Material
Cobre estanhado
Tipo
A compressão
Modelo
Pino
Isolação
Pre-Isolado
Bitola
10,00 mm² (Milímetro Quadrado)
Cor
Vermelho
Dimensões
29x1mm; 0.001 Kg

Descrição

O terminal Crimper PI2701 é uma conexão elétrica de cobre estanhado, fixada ao condutor por compressão, com ponta do tipo pino para ligação em borne. Tem bitola de 10,00 mm² e vem pré-isolado, com capa isolante na cor vermelha, o que facilita a identificação visual na montagem. É aplicado na terminação de cabos em bornes de disjuntores, em barramentos e equipamentos, em painéis elétricos e em bornes de comando e sinalização. A fixação ao cabo deve ser feita apenas com ferramenta de compressão adequada à bitola, e a instalação deve ser executada por profissional qualificado, conforme o projeto e as normas aplicáveis.

Informações gerais

Como usar

  • Desligue o circuito e confirme a ausência de tensão antes de preparar ou conectar o terminal.
  • Escolha a ferramenta de compressão adequada à bitola de 10,00 mm², seguindo as recomendações do fabricante da ferramenta.
  • Descasque o condutor na medida do barril, sem cortar os fios, e insira-o até o fundo.
  • Execute a compressão e verifique se o condutor está firme no terminal e se a capa isolante não foi danificada.
  • Fixe o pino no borne com o aperto recomendado pelo fabricante do equipamento, sem forçar o terminal.

Aplicações

  • Terminação de cabos em bornes de disjuntores em quadros de distribuição
  • Ligação de condutores em barramentos e bornes de painéis de comando
  • Conexão de fios em bornes de sinalização de painéis elétricos
  • Substituição de terminal danificado em manutenção de painel industrial
  • Montagem de quadros elétricos em obra nova comercial

Tipos de obra: Industrial, Comercial, Obra nova, Manutenção, Reforma

Perguntas frequentes

O terminal a compressão é fixado ao cabo por crimpagem, com ferramenta de compressão. O terminal a pressão é fixado ao cabo por parafuso de aperto. Este produto é do tipo a compressão.
Significa que a capa isolante já vem aplicada de fábrica ao terminal.
A ponta em pino é cilíndrica e entra no borne, onde é feita a ligação elétrica do condutor ao ponto de conexão.
Não. Ele é dimensionado para bitola de 10,00 mm². Para outras seções, escolha o terminal da bitola correspondente ao condutor do projeto.
Use ferramenta de compressão adequada à bitola, seguindo as recomendações do fabricante da ferramenta. Confira o encaixe do condutor antes de energizar o circuito.
É o cobre recoberto com uma camada de estanho, que protege a superfície de contato contra oxidação.
