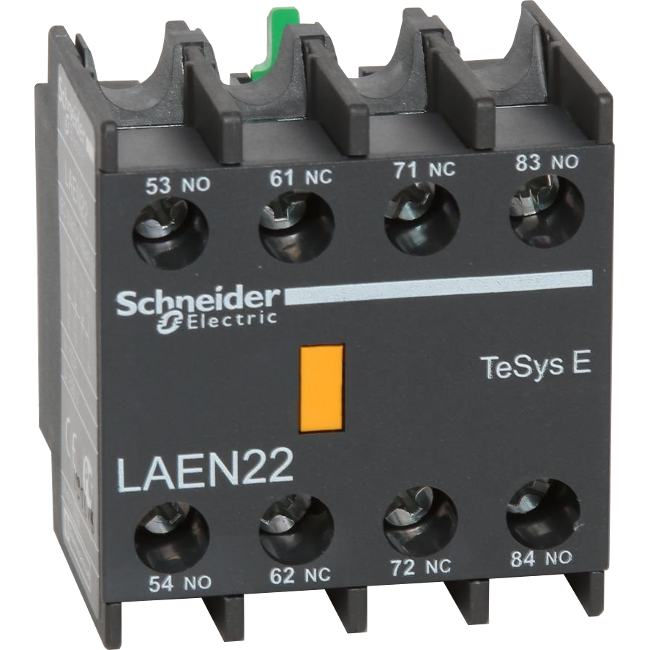

Bloco Contato Frontal 2NA+2NF para Contator Easypact LC1E

Bloco Contato Frontal 2NA+2NF para Contator Easypact LC1E

por Schneider Electric

LAEN22 | LAEN22
pleno-3351700082

R$ 47,81 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Uso
Frontal
Número de Contatos
2NA+2NF
Aplicação
Para contator easypact LC1E
Dimensões
46x64mm; 0.1 Kg

Descrição

O Bloco Contato Frontal 2NA+2NF da Schneider Electric, código LAEN22, é um bloco de contatos auxiliares para montagem na face frontal do contator Easypact LC1E. Traz dois contatos normalmente abertos (NA) e dois normalmente fechados (NF), que ampliam os recursos de sinalização e comando do contator. O contato NA fecha e o NF abre quando o dispositivo é acionado, permitindo sinalizar o estado do contator e montar intertravamentos em partidas de motores e circuitos de comando e automação. A instalação deve ser feita por profissional qualificado, conforme o projeto elétrico.

Informações gerais

Como usar

  • Desligue o circuito e garanta que o contator esteja desenergizado antes de encaixar ou retirar o bloco.
  • Confirme que o contator é o modelo indicado na aplicação do bloco antes de iniciar a montagem.
  • Encaixe o bloco na face frontal do contator até travar, sem forçar os terminais.
  • Identifique os contatos NA e NF no esquema elétrico e faça as ligações conforme o projeto de comando.
  • Antes de religar, confira a fixação e as conexões; mantenha o bloco limpo e substitua-o se houver contatos danificados.

Aplicações

  • Sinalização do estado de um contator em painel de comando de motor
  • Intertravamento entre partidas de dois motores
  • Ampliação de contatos auxiliares de um contator LC1E em painel de automação
  • Retorno de estado de contator para supervisão em circuito de comando de máquina
  • Monitoramento de contatores em manutenção de quadros de comando industriais

Tipos de obra: Industrial, Comercial, Manutenção, Obra nova

Perguntas frequentes

Ele adiciona contatos NA e NF a um contator ou outro dispositivo de manobra, para sinalizar o estado, fazer intertravamentos e comandar outros circuitos de controle.
O contato NA (normalmente aberto) fecha quando o dispositivo é acionado. O contato NF (normalmente fechado) abre nessa situação. Cada um serve a uma função no circuito de comando.
O bloco tem quatro contatos auxiliares: dois NA e dois NF.
Ele é indicado para o contator Easypact LC1E.
O bloco frontal encaixa na face frontal do dispositivo e o lateral, na lateral. Este bloco é do tipo frontal.
Desenergize o circuito e o contator antes de encaixar o bloco. A instalação deve ser feita por profissional qualificado, conforme o projeto e as normas aplicáveis.
