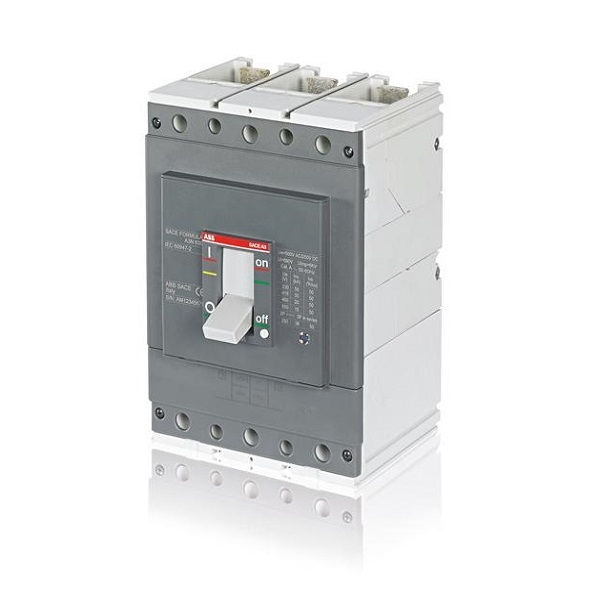

Disjuntor Termomagnético Fixo Tripolar A3N 630A 36 KA 380VCA Caixa Moldada

Disjuntor Termomagnético Fixo Tripolar A3N 630A 36 KA 380VCA Caixa Moldada

por ABB

1SDA066566R1 | 1SDA066566R1
pleno-3951400361

R$ 6.077,22 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Tripolar
Modelo
A3N
Corrente Nominal
630A (Ampere)
Ruptura
36 KA
Tensão
380VCA
Padrão
Caixa moldada
Dimensões
139.5x103.5mm; 3.25 Kg

Descrição

O disjuntor termomagnético ABB, modelo A3N, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. O disparo combina proteção térmica, contra sobrecarga, e magnética, contra curto-circuito. A corrente de disparo é fixa, sem ajuste pelo usuário. A corrente nominal é de 630A, com três polos para circuitos trifásicos, tensão de 380VCA e capacidade de ruptura de 36 KA. O produto pesa 3,25 kg. Por ser de caixa moldada, é um disjuntor de maior porte, com capacidade de interrupção em geral superior à dos modelos em miniatura. Ele é indicado para a proteção de alimentadores e de circuitos de distribuição de maior corrente em quadros gerais de baixa tensão, além de circuitos de distribuição em instalações industriais e comerciais. O dimensionamento deve ser definido pelo projeto elétrico, e a instalação deve ser feita por profissional qualificado, com o circuito desenergizado.

Informações gerais

Como usar

  • Instale o disjuntor com o circuito desenergizado, por profissional qualificado e conforme o projeto elétrico.
  • A corrente nominal de 630A deve ser conferida pelo projeto frente à carga e à seção dos condutores do circuito.
  • Aperte os terminais com o torque indicado pelo fabricante, para evitar aquecimento por conexão frouxa.
  • A corrente de disparo é fixa e não tem ajuste pelo usuário; qualquer mudança de proteção deve ser prevista no projeto.
  • Use a alavanca para abrir e fechar o circuito manualmente, sempre com o circuito desenergizado em caso de manutenção.
  • Verifique periodicamente, com o circuito desligado, o aperto dos terminais e sinais de aquecimento.

Aplicações

  • Proteção de alimentador em quadro geral de baixa tensão de instalação industrial
  • Circuito de distribuição trifásico em 380VCA em quadro de distribuição de prédio comercial de maior porte
  • Alimentação de subquadro em instalação predial de maior porte
  • Seccionamento e manobra manual de circuito trifásico em quadro geral
  • Substituição de disjuntor em quadro geral existente, conforme o projeto

Tipos de obra: Industrial, Comercial, Predial, Obra nova, Reforma, Manutenção

Perguntas frequentes

O termomagnético combina um elemento térmico, que atua na sobrecarga, com um elemento magnético, que atua no curto-circuito. O eletrônico usa uma unidade eletrônica de proteção para o disparo. Este modelo é termomagnético.
Significa que a corrente de disparo não é regulável pelo usuário. A proteção atua no valor definido pelo fabricante, e não há ajuste a ser feito na instalação.
É um disjuntor de maior porte, com capacidade de interrupção em geral superior à dos disjuntores em miniatura. É usado em quadros gerais, alimentadores e circuitos de distribuição.
É a capacidade de interrupção do disjuntor, ou seja, a corrente de curto-circuito que ele consegue interromper. O valor deve ser comparado à corrente de curto-circuito prevista no ponto de instalação, conforme o projeto.
Não. Ele é tripolar e é indicado para circuitos trifásicos, com tensão de 380VCA.
A instalação deve ser feita por profissional qualificado, com o circuito desenergizado e conforme o projeto elétrico. A manobra manual é feita pela alavanca, que abre e fecha o circuito.
