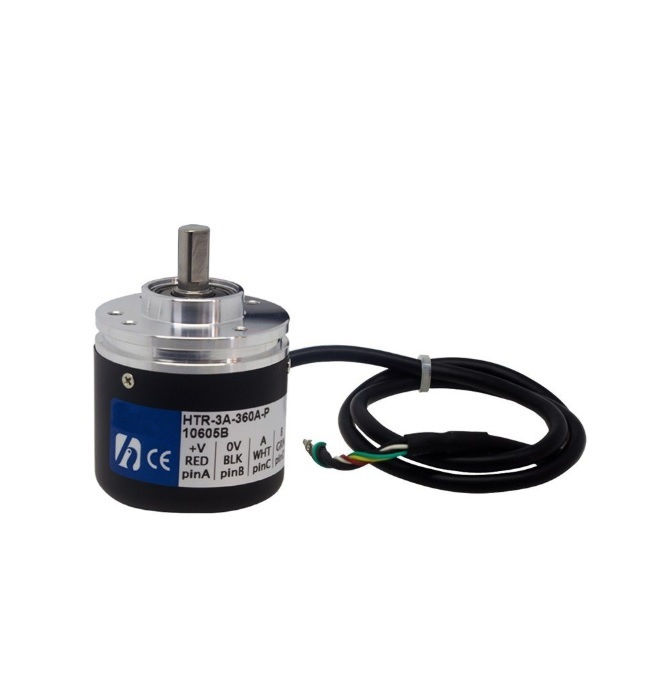

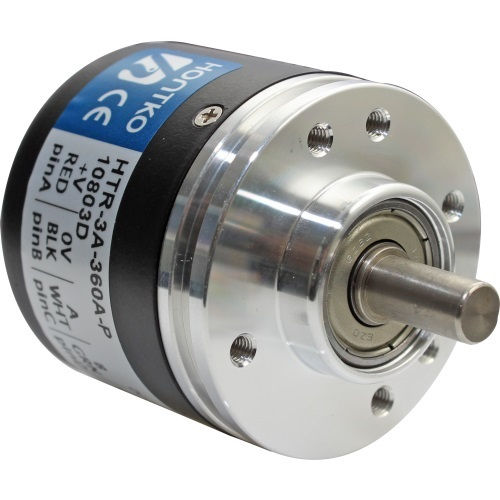

Encoder Incremental 5-26VCC 60 MA 360 Pulsos 6 mm 6000 RPM 1 M

Encoder Incremental 5-26VCC 60 MA 360 Pulsos 6 mm 6000 RPM 1 M

por Metaltex

HTR-3A-360A-P | HTR-3A-360A-P
pleno-4840200370

R$ 1.521,39 por peça

Sob Encomenda

Vendido por Plenobras

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Modelo
Incremental
Alimentação/Corrente
5-26VCC 60 ma
Tipo
360 pulsos
Eixo
6 mm
Rotação
6000 RPM
Cabo
1 M (Metro)
Dimensões
1x46mm; 0.2 Kg

Descrição

O encoder incremental Metaltex converte o movimento do eixo em pulsos elétricos. Com 360 pulsos por volta, a posição angular é obtida pela contagem desses pulsos. Tem eixo de 6 mm de diâmetro, rotação de 6000 RPM, alimentação de 5 a 26 VCC e saída por cabo de 1 metro. É indicado para medir a velocidade de motores e eixos, realimentar a posição em acionamentos e inversores e fazer contagem e sincronismo em esteiras e linhas de produção. A instalação deve ser feita por profissional qualificado, seguindo o projeto da máquina e as normas aplicáveis.

Informações gerais

Como usar

  • Fixe o encoder com acoplamento flexível alinhado ao eixo do motor, sem forçar o eixo nem exercer esforço lateral sobre o rolamento.
  • Alimente o encoder dentro da faixa de 5 a 26 VCC, respeitando a polaridade da ligação.
  • Desligue a alimentação antes de conectar ou desconectar o cabo e antes de qualquer ajuste de fixação.
  • Conecte o cabo ao contador, CLP ou inversor conforme o esquema elétrico do projeto.
  • Mantenha o cabo afastado de cabos de potência e de fontes de ruído para preservar o sinal dos pulsos.
  • Não submeta a carcaça a impactos, para preservar o alinhamento e o funcionamento do sensor.

Aplicações

  • Medição de velocidade de motor em bancada de testes
  • Realimentação de posição em acionamento com inversor
  • Contagem de peças em esteira de linha de produção
  • Controle de posição de eixo em máquina de automação industrial
  • Sincronismo entre eixos em linha de produção com CLP

Tipos de obra: Industrial, Manutenção, Obra nova

Perguntas frequentes

O incremental gera pulsos conforme o eixo gira, e a posição é obtida pela contagem desses pulsos. O absoluto fornece a posição angular codificada diretamente, sem depender da contagem.
O encoder gera 360 pulsos a cada volta completa do eixo. Quanto maior o número de pulsos por volta, mais fina é a medição do deslocamento angular.
Pela saída por cabo de 1 metro, que deve ser ligada ao contador, CLP ou inversor conforme o esquema elétrico do projeto.
Sim. A alimentação aceita vai de 5 a 26 VCC, e 24 VCC está dentro dessa faixa.
Use acoplamento flexível alinhado ao eixo, sem forçar o eixo nem exercer esforço lateral. Desligue a alimentação antes de qualquer ajuste ou ligação e deixe a instalação a cargo de profissional qualificado.
