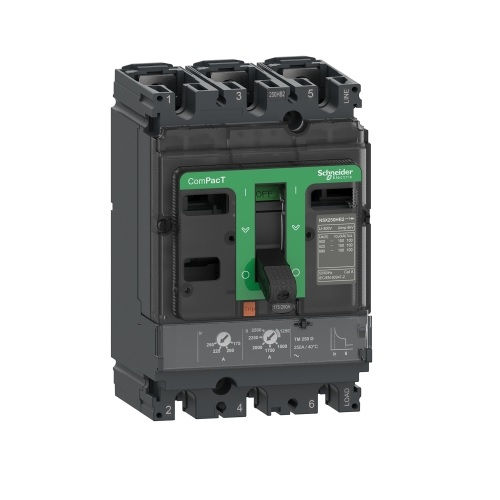

Disjuntor Termomagnético Fixo Tripolar NSX100F 16A 85 KA/36 KA 220/380VCA Caixa Moldada

Disjuntor Termomagnético Fixo Tripolar NSX100F 16A 85 KA/36 KA 220/380VCA Caixa Moldada

por Schneider Electric

C10F3TM016 | C10F3TM016
pleno-6272000082

R$ 3.125,93 por peça

Sob Encomenda

Vendido por Plenobras

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Tripolar
Modelo
NSX100F
Corrente Nominal
16A (Ampere)
Ruptura
85 KA/36 KA
Tensão
220/380VCA
Padrão
Caixa moldada
Dimensões
161x105mm; 2.05 Kg

Descrição

O disjuntor NSX100F da Schneider Electric é um dispositivo de proteção de 16A que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. Seu disparo é termomagnético: a proteção térmica atua na sobrecarga e a magnética no curto-circuito. A corrente nominal é de 16A, o disparo é fixo, sem ajuste pelo usuário, e a tensão de operação é 220/380VCA. Com três polos, é indicado para circuitos trifásicos. Por ser de caixa moldada, tem formato de maior porte, com capacidade de interrupção geralmente maior que a dos disjuntores em miniatura. Esse formato é usado em quadros gerais, alimentadores e circuitos de distribuição de maior corrente. A ruptura é de 85 KA/36 KA. A escolha da proteção de cada circuito deve seguir o projeto elétrico, com instalação feita por profissional qualificado.

Informações gerais

Como usar

  • Realize a instalação somente com o circuito desligado e por profissional qualificado, conforme o projeto elétrico.
  • Confirme que a tensão de operação 220/380VCA corresponde à rede em que o disjuntor será instalado.
  • O disparo é fixo, sem ajuste pelo usuário; a escolha da corrente nominal de 16A deve vir do dimensionamento do projeto.
  • Aperte os terminais conforme a orientação do fabricante e verifique a conexão antes de energizar.
  • Se o disjuntor disparar, identifique e corrija a causa antes de religar; não force o rearme nem substitua por um de maior corrente.
  • Para limpeza ou inspeção, desligue o circuito antes de qualquer intervenção no quadro.

Aplicações

  • Proteção de circuito trifásico em quadro de distribuição comercial
  • Alimentação de quadro geral em edifício predial
  • Circuito de distribuição trifásica em quadro industrial de baixa tensão
  • Substituição de disjuntor de caixa moldada em manutenção de quadro geral
  • Seccionamento e manobra manual de circuito trifásico em quadro de força

Tipos de obra: Comercial, Industrial, Predial, Obra nova, Reforma, Manutenção

Perguntas frequentes

Ele interrompe o circuito em caso de sobrecarga, pela proteção térmica, e de curto-circuito, pela proteção magnética. Também permite manobra manual de abertura e fechamento.
O disjuntor de caixa moldada é de maior porte, em caixa de material isolante moldado, com capacidade de interrupção geralmente maior. É usado em quadros gerais, alimentadores e circuitos de distribuição. O DIN é o disjuntor em miniatura para trilho, formato usual em circuitos terminais.
Não. O disparo é fixo, sem ajuste pelo usuário, e a corrente nominal é de 16A.
Com três polos e tensão de 220/380VCA, é indicado para circuitos trifásicos. A proteção de cada circuito deve ser definida pelo projeto elétrico.
São dois valores de capacidade de interrupção, para condições distintas, e não são alternativas nem uma faixa. A capacidade de interrupção é a corrente de curto-circuito que o disjuntor consegue interromper.
A instalação deve ser feita por profissional qualificado, com o circuito desenergizado, seguindo o projeto elétrico e as normas aplicáveis. Aperte os terminais conforme a orientação do fabricante antes de energizar.
