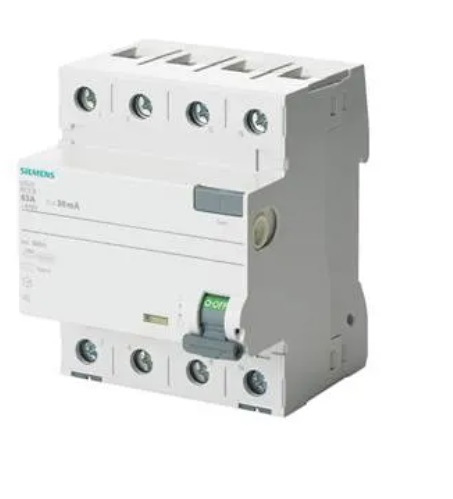

Dispositivo DR Tetrapolar 6KA 127-440VCA 63A 30MA DIN Siemens

Dispositivo DR Tetrapolar 6KA 127-440VCA 63A 30MA DIN Siemens

por Siemens

5SV5346-0MB | A7B10000047147
pleno-1766500009

R$ 605,59 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Modelo
Dr
Número de Pólos
Tetrapolar
Ruptura
6ka
Tensão
127-440vca
Corrente Nominal
63a
Corrente Residual
30ma
Padrão
Din
Dimensões
72x62mm; 0.01 Kg

Descrição

O Interruptor DR Tetrapolar Siemens é um interruptor diferencial residual para montagem em trilho DIN. Ele detecta correntes de fuga à terra e desliga o circuito para proteger pessoas contra choques elétricos e a instalação contra fugas. Tem 4 polos, corrente nominal de 63A, sensibilidade de 30 mA, capacidade de ruptura de 6 KA e tensão de operação de 220/380VCA. Atua sobre correntes de fuga do tipo AC, alternadas senoidais. É aplicado na proteção diferencial de circuitos de tomadas e de distribuição em quadros residenciais, comerciais e industriais. Como não atua sobre sobrecarga nem sobre curto-circuito por si só, o circuito deve contar com os dispositivos de proteção definidos no projeto. Seu uso é indicado sempre que o projeto exigir proteção diferencial com sensibilidade de 30 mA. A montagem em trilho DIN facilita a instalação em quadros de distribuição padronizados.

Informações gerais

Como usar

  • Instale o dispositivo em quadro de distribuição com trilho DIN, com o circuito desligado, e por profissional qualificado.
  • Dimensione a aplicação conforme o projeto, considerando a corrente nominal de 63A e a tensão de 220/380VCA.
  • Associe o interruptor a dispositivos de proteção contra sobrecarga e curto-circuito definidos no projeto, pois ele não atua sobre essas condições por si só.
  • Confirme no projeto se a detecção do tipo AC atende às cargas do circuito antes de definir a aplicação.
  • Pressione o botão de teste periodicamente, conforme orientação do fabricante, para verificar o desligamento. Se o dispositivo não desligar, substitua-o antes de voltar a usar o circuito.

Aplicações

  • Proteção diferencial de circuitos de tomadas em quadro de distribuição residencial
  • Proteção de circuitos de distribuição em quadros de lojas e escritórios
  • Proteção diferencial de alimentadores em quadros de instalações industriais
  • Reposição de interruptor DR danificado em quadro existente, conforme o projeto
  • Montagem de quadro novo em obra nova com trilho DIN padronizado

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

O tipo AC detecta fugas alternadas senoidais. O tipo A também detecta fugas alternadas e contínuas pulsantes. O tipo B detecta fugas alternadas, contínuas pulsantes e contínuas lisas. A escolha do tipo fica a cargo do projeto, conforme as cargas do circuito.
Não por si só. Ele detecta correntes de fuga à terra e desliga o circuito nessa condição. A proteção contra sobrecarga e curto-circuito deve ser garantida por dispositivos associados, definidos no projeto.
A corrente nominal de 63A é a corrente máxima de operação contínua do dispositivo. A sensibilidade de 30 mA é a corrente de fuga à terra que provoca o desligamento. São grandezas diferentes e não se confundem.
Ele é indicado para a tensão de operação de 220/380VCA. Para outras redes, a aplicação deve ser verificada no projeto antes da instalação.
Pressione periodicamente o botão de teste, conforme orientação do fabricante. Se o dispositivo não desligar, ele deve ser substituído por profissional qualificado, e o circuito não deve ser usado até a troca.
Sim. Ele é montado em trilho DIN, padrão de fixação usual em quadros de distribuição.
