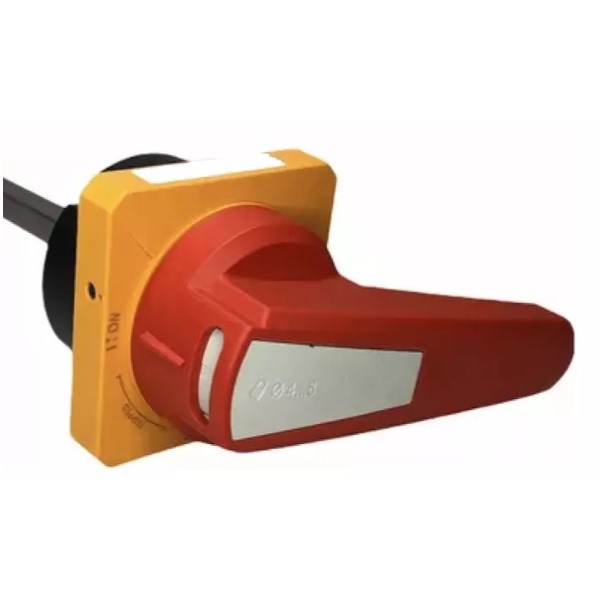

Acionamento Rotativo Manopla 158MM Externo Com Haste 600MM Para Chave Rfw/riw Vermelho/amarelo WEG

Acionamento Rotativo Manopla 158MM Externo Com Haste 600MM Para Chave Rfw/riw Vermelho/amarelo WEG

por Weg

14164541 | MRX RIFHSE 158-600-R
pleno-5111600184

R$ 518,84 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Modelo
Rotativo
Manopla
Manopla 158 (Milímetro Quadrado)
Tipo
Externo
Haste
C/haste 600 (Milímetro Quadrado)
Aplicação
P/chave rfw/riw
Cor
Vermelho/amarelo
Dimensões
157.7x85.3mm; 1.02 Kg

Descrição

O acionamento rotativo Weg é um acessório de manobra com manopla de 158 mm e haste de 600 mm, que transmite o giro da manopla até a seccionadora. É do modelo rotativo, do tipo externo, e tem cores vermelho/amarelo. Indicado para seccionadoras da série Rfw/Riw, permite operar o equipamento de fora do painel, sem manobrar a seccionadora diretamente. É aplicado em quadros de distribuição, painéis de comando e máquinas em que a seccionadora é manobrada com frequência, mantendo a operação acessível ao operador.

Informações gerais

Como usar

  • Instale o acionamento com o painel desenergizado e conforme o projeto elétrico, por profissional qualificado.
  • Confira o alinhamento da haste com o eixo da seccionadora Rfw/Riw antes de fixar a manopla, para que o giro seja transmitido sem folgas.
  • Fixe o acionamento conforme o projeto do conjunto e as instruções do fabricante do painel.
  • Antes de energizar o painel, faça algumas manobras com a manopla e confirme que o movimento acompanha a seccionadora nas duas posições.
  • Confirme a compatibilidade com o modelo da seccionadora antes da montagem, pois o acionamento é indicado para a série Rfw/Riw.
  • Com o painel desenergizado, inspecione periodicamente o aperto das fixações e o estado da haste.

Aplicações

  • Manobra de seccionadora instalada em quadro de distribuição, operada pela manopla sem abrir o quadro
  • Painéis de comando e CCMs em que a seccionadora fica no interior e precisa ser operada com frequência
  • Substituição de acionamento danificado em seccionadora Rfw/Riw
  • Painéis de máquinas industriais com seccionadoras de manobra frequente
  • Quadros de automação em que a manobra da seccionadora deve ficar acessível ao operador

Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma

Perguntas frequentes

Não. Ele é indicado para seccionadoras Rfw/Riw, não para disjuntores.
No modelo rotativo, a seccionadora é manobrada pelo giro da manopla. No motorizado, a manobra é feita por motor elétrico com comando, e não pelo giro manual.
A haste transmite o giro da manopla até a seccionadora. O comprimento de 600 mm deve ser verificado conforme a distância entre a manopla e o equipamento, de acordo com o projeto do quadro.
Mantenha o painel desenergizado durante a montagem, alinhe a haste com o eixo da seccionadora e fixe o conjunto conforme o projeto. A instalação deve ser feita por profissional qualificado.
Com o painel desenergizado, faça algumas manobras com a manopla e confirme que o movimento acompanha a seccionadora nas duas posições, sem folgas ou travamentos.
