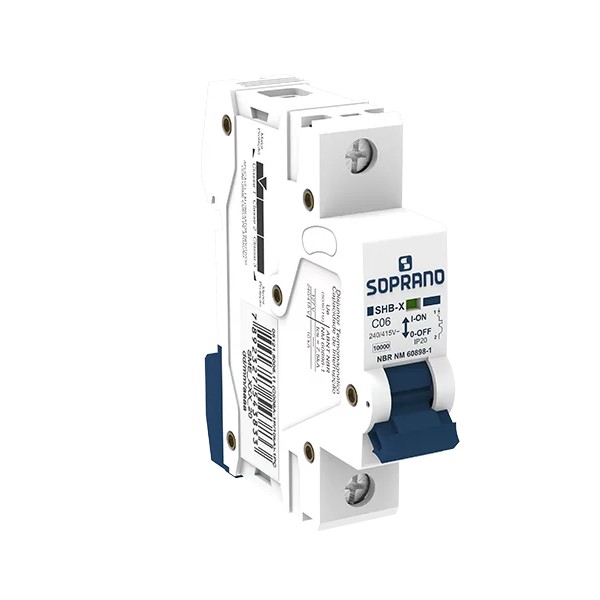

Disjuntor 220V/380V Termomagnético Fixo Unipolar SHB C 10A 5kA/ 3kA DIN Soprano

Disjuntor 220V/380V Termomagnético Fixo Unipolar SHB C 10A 5kA/ 3kA DIN Soprano

por Soprano

05121.0010.11 | SHB1 X-C016A
pleno-3170100547

R$ 43,21 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tensão
220v/380v
Tipo
Termomagnetico
Fixo/ajustavel
Fixo
Pólos
Unipolar
Modelo
Shb
Curva
C
Amperagem
10a
Ruptura
5ka/ 3ka
Padrão
Din
Dimensões
82x18mm; 0.12 Kg

Descrição

O Disjuntor Termomagnético Fixo Unipolar Shb-h C 16A é um dispositivo de proteção da marca Soprano que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. Combina proteção térmica, para sobrecarga, e magnética, para curto-circuito, com curva C e corrente nominal de 16A. O disparo é fixo, sem ajuste pelo usuário, e o modelo Shb-h tem um polo, indicado para circuito monofásico. A capacidade de ruptura é de 10 KA/6 KA, e a tensão de operação é de 127/220VCA, em corrente alternada. O formato DIN, de fixação em trilho, é o usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais. Destina-se à proteção de circuitos terminais em quadros de distribuição, com dimensionamento e instalação definidos pelo projeto elétrico e executados por profissional qualificado. O produto pesa 0,12 kg.

Informações gerais

Como usar

  • Instale apenas com a alimentação do circuito desligada, em quadro de distribuição, com montagem feita por profissional qualificado.
  • Encaixe o disjuntor no trilho DIN do quadro e conecte o condutor conforme o projeto elétrico, apertando o terminal com firmeza.
  • O dimensionamento de corrente, tensão e capacidade de ruptura deve ser definido pelo projeto elétrico e pelas normas aplicáveis.
  • Não altere o disparo nem tente desativar a proteção, pois o disparo fixo não é regulável pelo usuário.
  • Se o disjuntor desarmar com frequência, localize e corrija a causa da sobrecarga ou do curto-circuito antes de religá-lo.

Aplicações

  • Substituição de disjuntor desarmado ou com defeito em quadro residencial
  • Montagem de quadro de distribuição em obra nova
  • Ampliação de quadro com novos circuitos terminais monofásicos
  • Reforma de quadro elétrico com troca de disjuntores antigos
  • Manutenção preventiva de quadro em instalação comercial

Tipos de obra: Residencial, Comercial, Predial, Reforma, Obra nova, Manutenção

Perguntas frequentes

Ele desarma em sobrecarga, pelo elemento térmico, e em curto-circuito, pelo elemento magnético. Também permite manobrar manualmente o circuito, ligando e desligando.
A curva C é de uso geral, com disparo magnético intermediário. A curva B é mais sensível, e a curva D tem disparo magnético para correntes de partida elevadas.
O unipolar tem um polo e protege um condutor de fase, em circuito monofásico. Bipolar, tripolar e tetrapolar têm dois, três e quatro polos, para circuitos bifásicos ou fase-neutro, trifásicos e trifásicos com neutro, respectivamente.
Este disjuntor tem disparo fixo, com corrente de disparo não regulável pelo usuário. Disjuntores com disparo ajustável permitem regular a faixa de disparo.
Ruptura é a capacidade de interrupção, a maior corrente de curto-circuito que o disjuntor consegue interromper. Este modelo informa 10 KA/6 KA, dois valores correspondentes a condições distintas de interrupção.
Desligue a alimentação antes da montagem, encaixe o disjuntor no trilho DIN e conecte o condutor no terminal conforme o projeto. A instalação deve ser feita por profissional qualificado, seguindo o projeto e as normas aplicáveis.
