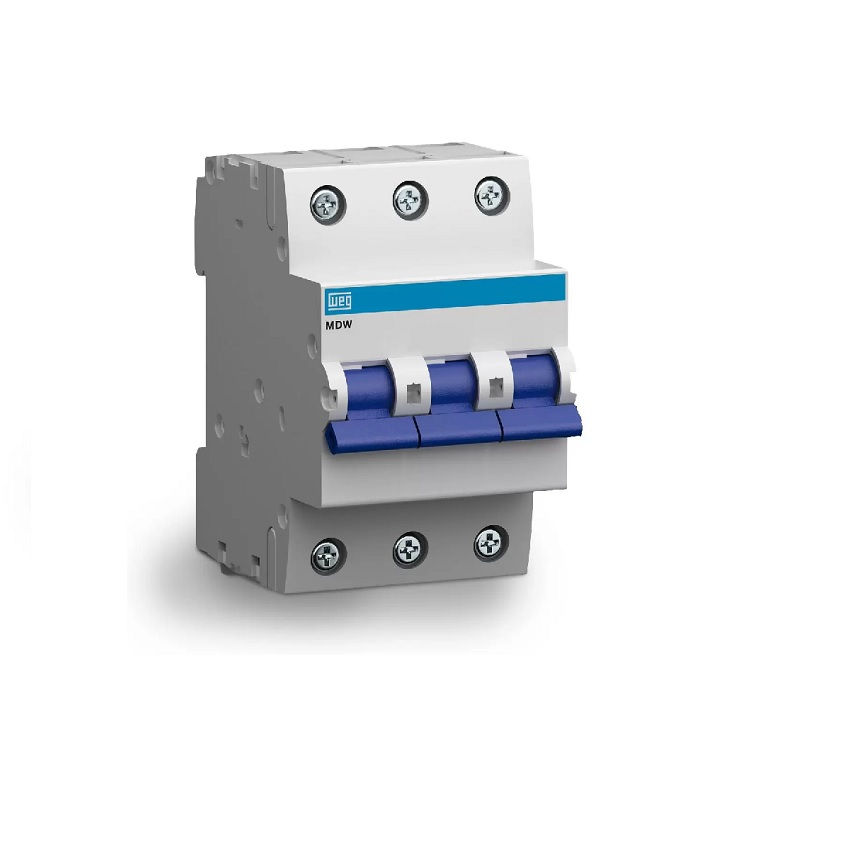

Disjuntor Termomagnético Fixo Tripolar MDW C 70A 5 KA/3 KA 220/380VCA DIN Miniatura

Disjuntor Termomagnético Fixo Tripolar MDW C 70A 5 KA/3 KA 220/380VCA DIN Miniatura

por Weg

11134791 | MDW-C70-3
pleno-5962700184

R$ 177,15 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Tripolar
Modelo
MDW
Curva
C
Corrente Nominal
70A (Ampere)
Ruptura
5 KA/3 KA
Tensão
220/380VCA
Padrão
DIN
Dimensões
4.25x4mm; 0.48 Kg

Descrição

O disjuntor termomagnético MDW, da Weg, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. O disparo termomagnético combina proteção térmica, contra sobrecarga, e magnética, contra curto-circuito. O ajuste da corrente de disparo é fixo, sem regulagem pelo usuário, e a corrente nominal é de 70A. A curva C é de uso geral, com disparo magnético intermediário, e o modelo tem três polos, para circuitos trifásicos. Tem tensão de 220/380VCA e capacidade de interrupção de 5 KA/3 KA. O padrão é DIN, em formato miniatura para fixação em trilho, usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. Por ser de formato DIN, é montado em trilho dentro do quadro e serve à proteção de circuitos terminais e à manobra manual de circuitos. A instalação deve ser feita por profissional qualificado, com dimensionamento conforme o projeto elétrico.

Informações gerais

Como usar

  • Instale o disjuntor em quadro de distribuição, fixado em trilho DIN, com a alimentação desligada e por profissional qualificado.
  • Confirme o dimensionamento da corrente nominal de 70A e da tensão de 220/380VCA com o projeto elétrico antes da montagem.
  • Antes de energizar, confira a ligação dos três polos e o aperto dos terminais.
  • Use a alavanca para a manobra manual de abertura e fechamento do circuito.
  • Em caso de desarme, identifique e corrija a causa antes de religar. Não troque por disjuntor de corrente maior para contornar desarmes repetidos.
  • Faça limpeza e inspeção do quadro somente com a alimentação desligada.

Aplicações

  • Proteção de circuito trifásico em quadro de distribuição de instalação predial
  • Montagem de quadro de distribuição em obra nova comercial
  • Substituição de disjuntor trifásico em reforma de quadro de distribuição
  • Proteção de circuito terminal trifásico em painel de instalação industrial
  • Manutenção de quadro elétrico com manobra manual de circuito trifásico

Tipos de obra: Predial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

O termomagnético tem disparo térmico para sobrecarga e magnético para curto-circuito. O eletrônico usa unidade eletrônica de proteção. Este disjuntor é termomagnético.
A curva C é de uso geral, com disparo magnético intermediário. As curvas B e D diferem na sensibilidade do disparo magnético, e a escolha da curva é definida no projeto elétrico.
Ele tem três polos e é indicado para circuitos trifásicos. Para circuito monofásico, use disjuntor com número de polos adequado ao circuito.
220/380VCA são duas tensões do sistema em corrente alternada. 5 KA/3 KA são dois valores de capacidade de interrupção para condições distintas, e não são alternativas.
Desligue a alimentação geral do quadro antes de qualquer troca e confirme a ausência de tensão com instrumento apropriado. Substitua por disjuntor de mesmo número de polos e características compatíveis com o projeto. A troca deve ser feita por profissional qualificado.
Desarmes repetidos indicam sobrecarga ou curto-circuito no circuito protegido. Antes de religar, identifique e corrija a causa. Trocar por disjuntor de corrente maior não resolve o problema e expõe a instalação.
