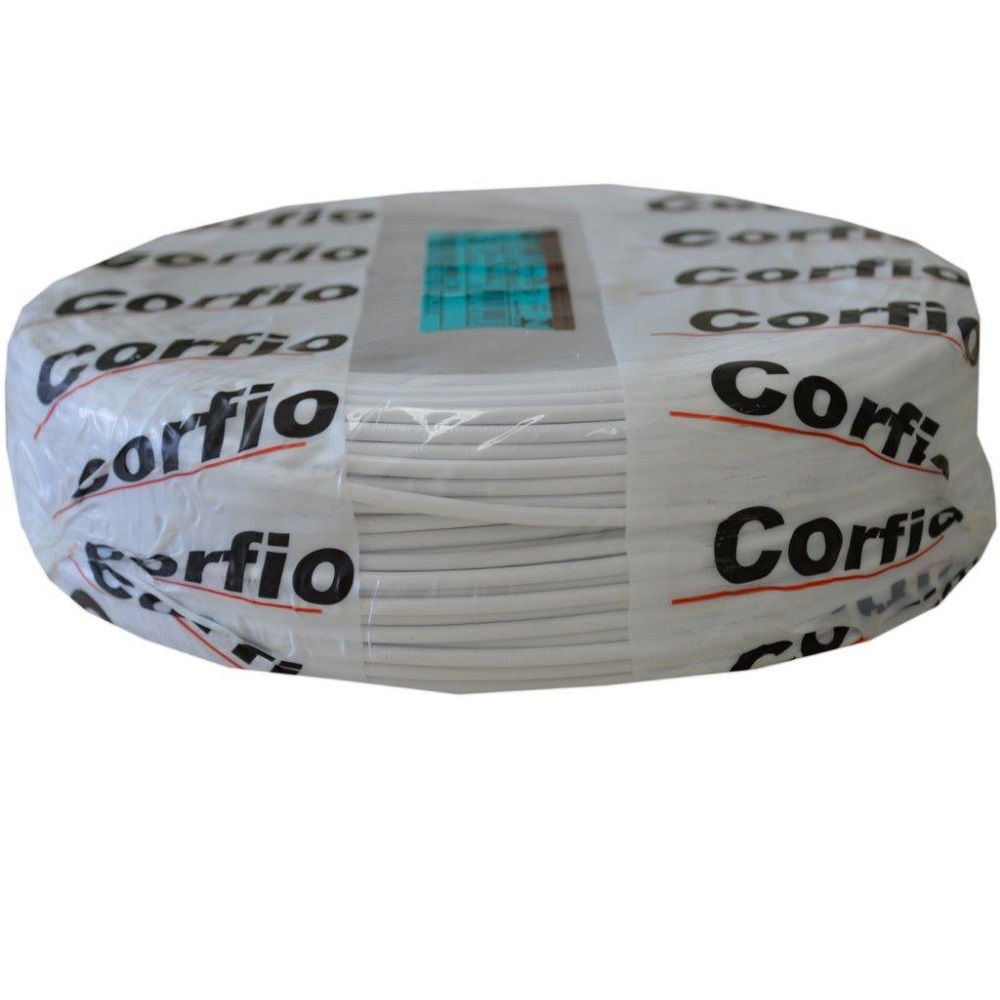

Cabo Cobre Isolado PVC 70G 750V 1x 1,50 mm² Flexível Branco NBR 247-3 Classe 5

Cabo Cobre Isolado PVC 70G 750V 1x 1,50 mm² Flexível Branco NBR 247-3 Classe 5

por Corfio

X0106-BC | X0106-BC
pleno-224400682

R$ 1,96 por metro
(R$ 196,00 por rolo)

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Isolado
Isolação
PVC
Temperatura de Isolação
70G
Tensão de Isolação
750V (Volt)
Número de Condutores
1x
Seção
1,50 mm² (Milímetro Quadrado)
Modelo
Flexível
Cor
Branco
Norma
NBR 247-3
Dimensões
1x1mm; 0.02 Kg

Descrição

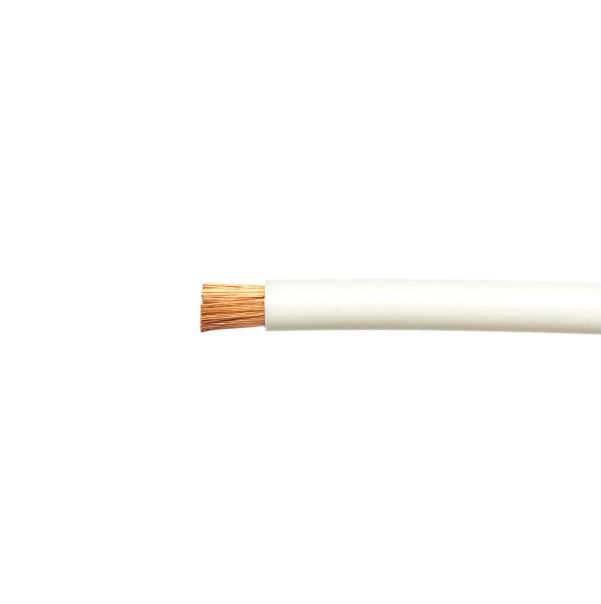

O cabo flexível da Corfio é unipolar, formado por um condutor de cobre de 1,50 mm² com isolação de PVC na cor branca. A isolação suporta temperatura máxima de operação contínua de 70 °C e tem tensão de isolação de 750V. O condutor é de classe 5, o que confere a flexibilidade necessária para instalações com curvas e passagens em eletrodutos. É aplicado na fiação de circuitos de iluminação e tomadas, na ligação de quadros e painéis elétricos e na alimentação de equipamentos e máquinas em baixa tensão, sempre dimensionado pelo projeto elétrico. A norma de referência é a NBR 247-3. A instalação deve ser feita por profissional qualificado, com o circuito desligado.

Informações gerais

Como usar

  • Desligue o circuito e confirme a ausência de tensão antes de qualquer conexão, emenda ou manutenção.
  • Defina a seção de 1,50 mm² e o método de instalação no projeto elétrico, e não escolha o cabo apenas pela seção.
  • Use terminais tipo ponteira, dimensionados para 1,50 mm², nas extremidades do condutor flexível.
  • Passe o cabo em eletrodutos ou canaletas compatíveis e evite curvas acentuadas e esmagamento da isolação.
  • Mantenha a operação dentro do limite de temperatura de isolação de 70 °C e da tensão de isolação de 750V.

Aplicações

  • Fiação de circuitos de iluminação em reforma residencial
  • Ligação de tomadas em pontos de uso de obra nova
  • Interligação de quadros e painéis elétricos com condutor flexível
  • Ligação de equipamentos e máquinas em instalações industriais
  • Passagem de condutores em eletrodutos com trechos curvos

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

Ele conduz energia em instalações elétricas de baixa tensão, até 1 kV, na fiação de circuitos, tomadas, quadros e ligações de equipamentos.
O cabo flexível tem condutor formado por fios finos, o que facilita a curva e a passagem em eletrodutos e a conexão em painéis. O cabo rígido, de fio único ou com poucos fios, é mais indicado para trechos fixos, sem curvas frequentes.
A temperatura de isolação é de 70 °C, que é o limite máximo de operação contínua do condutor.
A tensão de isolação é de 750V. A tensão de cada circuito é definida pelo projeto, e o cabo deve ter isolação compatível com ela.
O dimensionamento depende da corrente do circuito, da queda de tensão admissível e do método de instalação, e é definido pelo projeto. Este cabo tem seção de 1,50 mm².
Sim. Como o condutor é flexível, recomenda-se o uso de terminais tipo ponteira, dimensionados para a seção do cabo, para garantir um contato firme e seguro.
