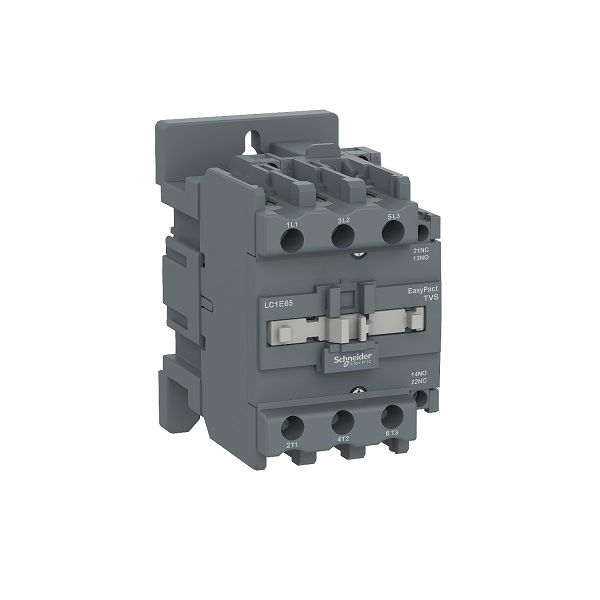

Contator Principal Tripolar 65A 1NA+1NF 220VCA 50/60 Hz LC1E65 Tesys-e Conexão para Parafuso

Contator Principal Tripolar 65A 1NA+1NF 220VCA 50/60 Hz LC1E65 Tesys-e Conexão para Parafuso

por Schneider Electric

LC1E65M7 | LC1E65M7
pleno-5679300082

R$ 717,99 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Principal tripolar
Amperagem
65A (Ampere)
Número de Contatos
1NA+1NF
Tensão
220VCA
Frequência
50/60 Hz
Modelo
LC1E65
Dimensões
127x75mm; 0.98 Kg

Descrição

O modelo LC1E65 é um contator principal tripolar da linha Tesys-e, da Schneider Electric, feito para manobrar cargas por meio de uma bobina de comando. Tem três polos principais com corrente de 65A e bobina de 220VCA, que opera em 50 ou 60 Hz. Além dos polos de potência, traz contatos auxiliares de um NA e um NF, úteis para sinalização e intertravamento no comando. Por ser um contator de potência, é indicado para comando de cargas em painéis de distribuição e de comando, como circuitos de iluminação e aquecimento, e para automação industrial. A escolha deve ser feita pelo projeto a partir da corrente e da categoria de utilização da carga, sem se limitar à tensão da bobina. A instalação e a manutenção devem ser feitas por profissional qualificado, com o circuito desligado.

Informações gerais

Como usar

  • Desligue o circuito antes de qualquer instalação, troca ou manutenção e confirme a ausência de tensão com instrumento apropriado.
  • Instale por profissional qualificado, conforme o projeto elétrico e as normas aplicáveis.
  • Confira se a tensão da bobina, 220VCA em 50/60 Hz, corresponde à alimentação do comando antes de energizar.
  • Dimensione o contator pela corrente e pela categoria de utilização da carga definidas pelo projeto, e não apenas pela tensão da bobina.
  • Aperte os terminais de potência e de comando conforme a especificação do fabricante, para evitar aquecimento nas conexões.
  • Mantenha o painel sem energia durante inspeções mecânicas e não ajuste partes móveis com o circuito energizado.

Aplicações

  • Comando de cargas em painéis de distribuição de instalações comerciais
  • Manobra de circuitos de iluminação em edifícios comerciais e industriais
  • Acionamento de circuitos de aquecimento controlados por botoeira ou automação
  • Automação e comando em máquinas e linhas de produção
  • Reposição de contator em painel existente, após conferência de corrente, bobina e configuração de contatos

Tipos de obra: Industrial, Comercial, Predial, Obra nova, Manutenção, Reforma

Perguntas frequentes

O contator principal manobra cargas de potência por meio de polos de corrente elevada. O auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa.
São dois contatos auxiliares integrados: um normalmente aberto (NA) e um normalmente fechado (NF). Eles servem para sinalização e intertravamento no circuito de comando e são distintos dos polos principais de 65A.
Não. A tensão de 220VCA é a da bobina de comando, que aciona o contator. A tensão da carga é definida pelo projeto e deve ser compatível com a especificação dos polos principais.
Sim. A bobina opera em 50 ou 60 Hz, o que permite uso em redes com qualquer uma dessas frequências.
A escolha para motores depende da categoria de utilização e da potência do motor na tensão de uso, dados que o projeto define. A corrente de 65A, sozinha, não basta para dimensionar a aplicação.
Com o circuito desligado e sem tensão, verifique o estado dos contatos, a fixação dos terminais e sinais de aquecimento. Qualquer reparo ou troca deve ser feito por profissional qualificado.
