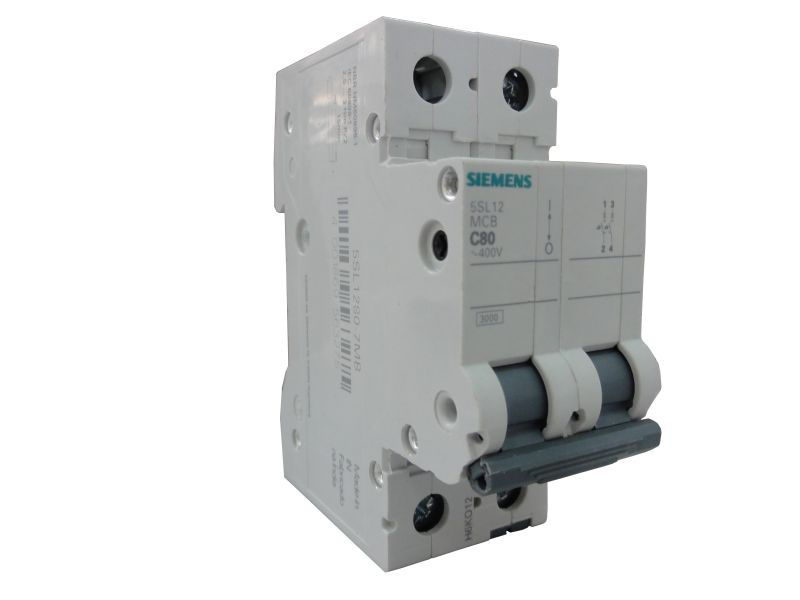

Disjuntor Termomagnético Fixo Bipolar 5SL1 C 80A 5 KA/3 KA 220/380VCA DIN
por Siemens
5SL12807MB | A7B10000046398
pleno-1931700009
R$ 69,68 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Bipolar
- Modelo
- 5SL1
- Curva
- C
- Corrente Nominal
- 80A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 220/380VCA
- Padrão
- DIN
- Dimensões
- 80x35mm; 0.24 Kg
Descrição
O disjuntor Siemens 5SL1 é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. Tem disparo termomagnético, com proteção térmica contra sobrecarga e magnética contra curto-circuito, corrente nominal de 80 A e curva C. É bipolar e opera em 220/380VCA, com capacidade de ruptura de 5 KA/3 KA. Pesa 0,24 kg. Por ser de formato DIN, é fixado em trilho e é o padrão usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. O ajuste de corrente é fixo, sem regulagem pelo usuário, e a curva C oferece disparo magnético de uso geral. Os dois polos permitem proteger circuitos bifásicos ou fase-neutro.
Informações gerais
Como usar
- Instale somente com o circuito desenergizado e por profissional qualificado, conforme o projeto elétrico.
- Fixe o disjuntor no trilho DIN do quadro e faça as conexões conforme o esquema do quadro e o projeto.
- Confirme que a corrente de 80 A é compatível com a seção do condutor e com a carga do circuito, conforme o dimensionamento do projeto.
- Como o ajuste é fixo, não altere a proteção; na substituição, use disjuntor com a mesma corrente e curva previstas no projeto.
- Use a alavanca para abrir e fechar o circuito manualmente.
- Verifique periodicamente o aperto das conexões, sempre com o circuito desligado.
Aplicações
- Proteção de circuito bifásico ou fase-neutro em quadro de distribuição residencial
- Proteção de circuitos terminais em quadro de distribuição de loja, escritório ou prédio comercial
- Substituição de disjuntor DIN em reforma de quadro, mantendo os parâmetros do projeto
- Seccionamento manual de circuito durante manutenção do quadro
- Circuitos de distribuição em quadro industrial montado em trilho DIN
Tipos de obra: Residencial, Comercial, Predial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Para que serve um disjuntor termomagnético?
Qual a diferença entre as curvas B, C e D?
O ajuste de corrente pode ser regulado?
Quando usar bipolar em vez de unipolar?
O que significa a capacidade de ruptura de 5 KA/3 KA?
Como instalar o disjuntor com segurança?
