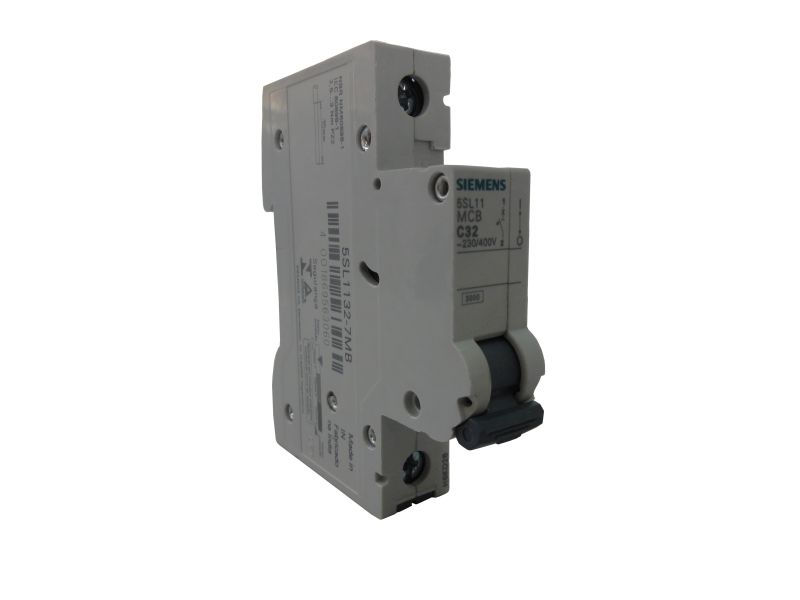

Disjuntor Termomagnético Fixo Unipolar 5SL1 C 32A 5 KA/3 KA 127/220VCA DIN

Disjuntor Termomagnético Fixo Unipolar 5SL1 C 32A 5 KA/3 KA 127/220VCA DIN

por Siemens

5SL11327MB | 5SL11327MB
pleno-18800009

R$ 17,12 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Unipolar
Modelo
5SL1
Curva
C
Corrente Nominal
32A (Ampere)
Ruptura
5 KA/3 KA
Tensão
127/220VCA
Padrão
DIN
Dimensões
80x20mm; 0.12 Kg

Descrição

O Disjuntor Siemens 5SL1 interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. É do tipo termomagnético, combinando elemento térmico contra sobrecarga e elemento magnético contra curto-circuito. Tem corrente nominal de 32 A, curva C e disparo fixo, sem ajuste pelo usuário. É unipolar, com um polo que protege um condutor de fase em circuito monofásico. O código do fabricante é 5SL11327MB e o peso é de 0,12 kg. Possui capacidade de ruptura de 5 KA/3 KA e tensão de operação de 127/220VCA, em corrente alternada. O formato DIN encaixa em trilho nos quadros de distribuição de circuitos terminais de instalações residenciais, comerciais e prediais, e também é usado em quadros industriais. É indicado para proteção de circuitos em quadros de distribuição e para seccionamento manual de circuitos, em reformas e obras novas. O dimensionamento do circuito é definido pelo projeto elétrico, e a instalação deve ser feita por profissional qualificado.

Informações gerais

Como usar

  • Instale o disjuntor com o quadro desenergizado, encaixando-o no trilho DIN conforme o projeto elétrico e a orientação de profissional qualificado.
  • Não substitua o disjuntor por outro de corrente maior para contornar desarmes; a escolha da corrente segue o dimensionamento do circuito.
  • Aperte os terminais com o circuito desligado, no torque indicado pelo fabricante do disjuntor e do quadro.
  • Como o disparo é fixo, não há ajuste de corrente pelo usuário; se o disjuntor desarmar com frequência, localize e corrija a causa antes de religá-lo.
  • Para limpeza, use pano seco com o circuito desligado e não aplique líquidos sobre a carcaça.

Aplicações

  • Proteção de circuito terminal em quadro de distribuição de apartamento
  • Substituição de disjuntor com defeito em quadro residencial existente
  • Montagem de quadro de distribuição em loja ou escritório
  • Manobra manual de circuito para manutenção programada no quadro
  • Proteção de circuito em quadro industrial de pequeno porte
  • Ampliação de quadro de distribuição em reforma de instalação predial

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

O termomagnético combina um elemento térmico, que atua na sobrecarga, com um elemento magnético, que atua no curto-circuito. O eletrônico usa uma unidade de disparo eletrônica para essa proteção. Este disjuntor é termomagnético.
A curva C é de uso geral, com disparo magnético intermediário para curto-circuito. Este disjuntor é de curva C e tem corrente nominal de 32 A.
Este disjuntor é do padrão DIN, em miniatura para trilho, usual nos quadros de circuitos terminais. A caixa moldada é de maior porte, em geral tem maior capacidade de interrupção e é usada em quadros gerais, alimentadores e circuitos de distribuição.
É a corrente de curto-circuito que o disjuntor consegue interromper. Este modelo informa dois valores, 5 KA/3 KA, para condições distintas de interrupção, e a verificação deve seguir o projeto elétrico.
Não. A corrente nominal é definida pelo dimensionamento do circuito, feito no projeto elétrico. Trocar por um disjuntor de corrente maior sem reavaliar o circuito pode expor fios e equipamentos a sobreaquecimento.
Não. O disparo é fixo, sem ajuste pelo usuário. Se o disjuntor desarmar com frequência, a causa deve ser investigada antes de religá-lo.
