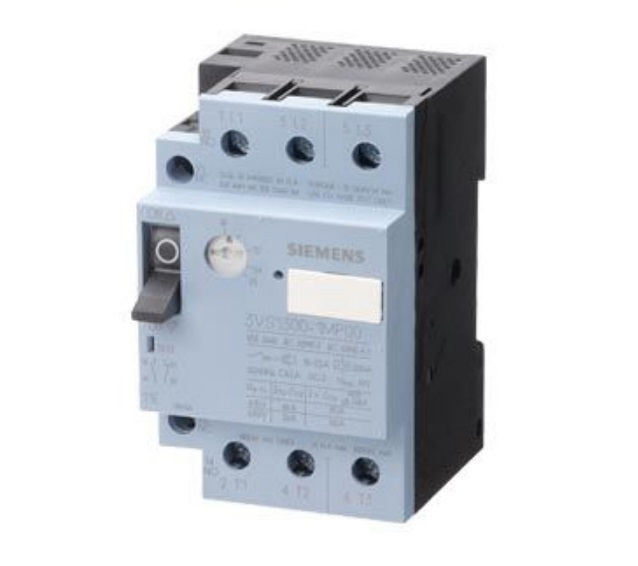

Disjuntor Motor Tripolar 3VS1300 0,60-1,00A Classe 10 Acionamento para Alavanca DIN Smart Conexão para Parafuso

Disjuntor Motor Tripolar 3VS1300 0,60-1,00A Classe 10 Acionamento para Alavanca DIN Smart Conexão para Parafuso

por Siemens

3VS1300-0MF00 | 3VS1300-0MF00
pleno-5179200009

R$ 248,36 por peça

Sob Encomenda

Vendido por Plenobras

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Motor
Polos
Tripolar
Modelo
3VS1300
Corrente Nominal
0,60-1,00A (Ampere)
Classe
10
Acionamento
Para alavanca
Padrão
DIN
Dimensões
72.5x54mm; 0.33 Kg

Descrição

O Disjuntor Motor Tripolar 3VS1300 da Siemens é um dispositivo de proteção e manobra de motores elétricos. Protege o motor contra sobrecarga e curto-circuito e permite ligar e desligar manualmente o circuito do motor. Tem três polos, para circuitos trifásicos, faixa de ajuste da corrente de atuação de 0,60-1,00A, classe de disparo 10 e acionamento por alavanca basculante. É indicado para partida e manobra de motores trifásicos em painéis de comando, no acionamento de bombas, ventiladores e compressores e em máquinas industriais. O modelo tem fixação em trilho DIN e conexão para parafuso, e pesa 0,33 kg.

Informações gerais

Como usar

  • Instale o disjuntor em painel ou quadro sobre trilho DIN, com o circuito desenergizado.
  • Ajuste a faixa de corrente conforme a corrente nominal indicada na placa do motor e o dimensionamento do projeto, sempre com o circuito desligado.
  • Faça as ligações nos terminais por parafuso, apertando conforme a especificação do fabricante, e confira os cabos antes de energizar.
  • Use a alavanca para a manobra manual do circuito do motor; não altere o ajuste da corrente com o disjuntor energizado.
  • A instalação e o ajuste devem ser feitos por profissional qualificado, conforme o projeto elétrico e as normas aplicáveis.

Aplicações

  • Proteção de motor trifásico de bomba em painel de comando
  • Partida manual de ventilador industrial em quadro de força
  • Acionamento de compressor em oficina ou fábrica
  • Montagem de painel de comando de máquina com ajuste da corrente ao motor
  • Reposição de disjuntor-motor em painel existente, sobre o mesmo trilho DIN

Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma

Perguntas frequentes

Ele protege o motor elétrico contra sobrecarga e curto-circuito e permite ligar e desligar manualmente o circuito do motor. Diferente de um disjuntor de circuito comum, tem ajuste de corrente de atuação e classe de disparo pensados para motores.
É a faixa de ajuste da corrente de atuação do relé térmico de sobrecarga. Ela pode ser regulada em qualquer ponto da faixa de 0,60-1,00A, conforme a corrente indicada na placa do motor e o projeto.
A classe define o tempo que o relé térmico leva para atuar durante a partida do motor. A classe 10 desarma mais rápido e atende partidas normais. A classe 20 desarma mais devagar e é usada em partidas mais longas. Este produto é classe 10.
O acionamento é por alavanca basculante, que liga e desliga manualmente o circuito do motor. Antes de trocar ou ajustar o disjuntor, desligue o circuito.
Ele é fixado em trilho DIN, dentro de painel ou quadro elétrico, e as ligações são feitas por parafuso. A montagem deve seguir o projeto e ser feita por profissional qualificado.
