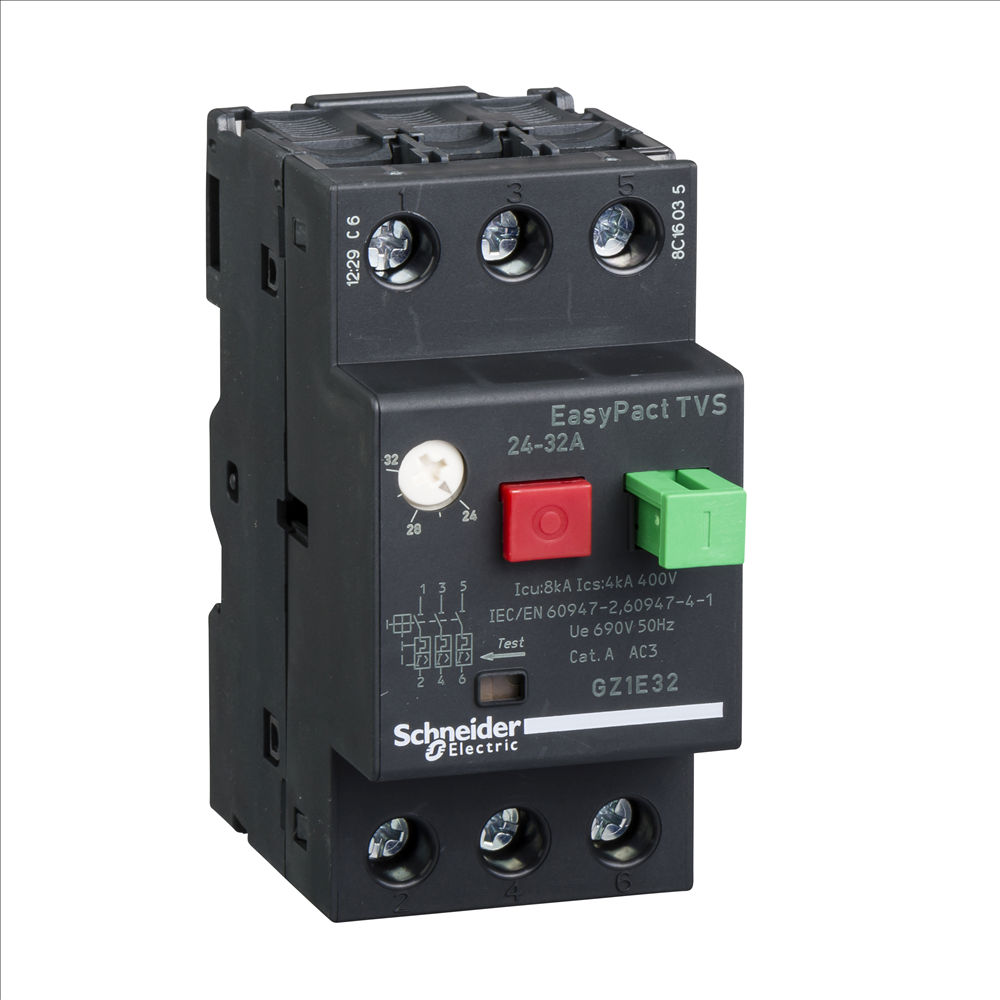

Disjuntor Motor Tripolar GZ1E 24,00-32,00A Classe 10 Acionamento para Botão Impulso DIN Tesys-e Conexão para Parafuso

Disjuntor Motor Tripolar GZ1E 24,00-32,00A Classe 10 Acionamento para Botão Impulso DIN Tesys-e Conexão para Parafuso

por Schneider Electric

GZ1E32 | GZ1E32
pleno-4355700082

R$ 719,79 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Motor
Polos
Tripolar
Modelo
GZ1E
Corrente Nominal
24,00-32,00A (Ampere)
Classe
10
Acionamento
Para botão impulso
Padrão
DIN
Dimensões
89x44.5mm; 0.26 Kg

Descrição

O Disjuntor Motor Tripolar GZ1E da Schneider Electric, da linha Tesys-e, é um disjuntor-motor de três polos para proteger e manobrar motores elétricos. Tem faixa de ajuste da corrente de 24,00-32,00A e classe de disparo 10, com acionamento para botão impulso. A fixação é em trilho DIN e a conexão é feita por parafuso. Protege o motor contra sobrecarga e curto-circuito e permite ligar e desligar o circuito manualmente pelos botões de pressionar. É indicado para partida e manobra de bombas, ventiladores e compressores em painéis de comando e máquinas industriais.

Informações gerais

Como usar

  • Instale o disjuntor em painel de comando ou quadro elétrico, fixado em trilho DIN, por profissional qualificado.
  • Dimensione o disjuntor conforme a corrente do motor e o projeto da instalação.
  • Ajuste a corrente de disparo dentro da faixa de 24,00-32,00A somente com o circuito desligado.
  • Faça a ligação dos condutores com o circuito desligado, usando os bornes de parafuso, sem excesso de força.
  • Confira o aperto dos bornes após a montagem e antes de energizar o circuito.

Aplicações

  • Proteção de motor trifásico de bomba de recalque em edifício comercial
  • Partida manual de ventilador industrial em painel de comando
  • Acionamento de compressor em oficina
  • Centro de controle de motores de uma linha de produção
  • Montagem de quadro de comando de máquina com motor trifásico

Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma

Perguntas frequentes

Ele protege o motor elétrico contra sobrecarga e curto-circuito e permite ligar e desligar o circuito do motor manualmente. É usado na proteção e na manobra de motores trifásicos.
O disjuntor-motor tem ajuste de corrente para a proteção de sobrecarga do motor e classe de disparo para a partida, recursos que o disjuntor de circuito comum não tem. Para proteger um motor, use o disjuntor-motor dimensionado no projeto.
É a faixa de ajuste da proteção contra sobrecarga. O relé térmico pode ser regulado em qualquer ponto dessa faixa, conforme a corrente nominal do motor definida no projeto.
É a classe de disparo do relé térmico para partidas normais de motores. A classe 10 atua mais rápido que a classe 20, que tem disparo mais lento.
Ele é fixado em trilho DIN e tem acionamento por botão impulso, com botões de pressionar para ligar e desligar.
A instalação deve ser feita por profissional qualificado, em painel ou quadro elétrico, com o circuito desligado, e dimensionada conforme o projeto e as normas aplicáveis.
