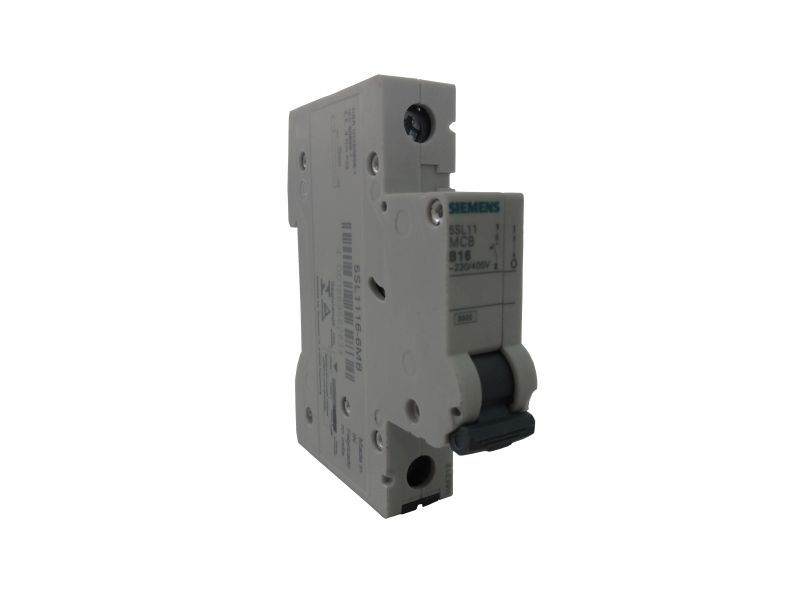

Disjuntor Termomagnético Fixo Unipolar 5SL1 B 16A 5 KA/3 KA 127/220VCA DIN
por Siemens
5SL11166MB | A7B10000046376
pleno-18000009
R$ 11,36 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Unipolar
- Modelo
- 5SL1
- Curva
- B
- Corrente Nominal
- 16A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 127/220VCA
- Padrão
- DIN
- Dimensões
- 80x20mm; 0.12 Kg
Descrição
O disjuntor Siemens 5SL1 é um dispositivo termomagnético que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. Tem um polo, corrente nominal de 16A e curva B, de disparo magnético mais sensível. A corrente de disparo é fixa, sem ajuste pelo usuário. Opera com tensão de 127/220VCA e sua capacidade de ruptura é de 5 KA/3 KA. Tem formato DIN, para montagem em trilho, usual em quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. Por ser unipolar, protege um condutor de fase, em circuito monofásico. O dimensionamento e a escolha da curva para cada circuito devem seguir o projeto elétrico, e a instalação deve ser feita por profissional qualificado.
Informações gerais
Como usar
- Instale o disjuntor em quadro de distribuição, com fixação em trilho DIN, e desligue o circuito antes da montagem.
- Confirme que o circuito corresponde à tensão 127/220VCA e à corrente nominal de 16A, conforme o projeto elétrico, antes de energizar.
- Aperte os terminais de forma firme, sem danificar os condutores, e verifique o aperto após a instalação.
- Não altere o disparo: a corrente de disparo é fixa e não regulável pelo usuário.
- Em caso de desarme, identifique e corrija a causa antes de rearmar; não substitua o disjuntor por outro de corrente maior para contornar o problema.
- Para manutenção ou troca, desligue o circuito na origem e confirme a ausência de tensão antes de manusear o equipamento.
Aplicações
- Proteção de circuito terminal monofásico em quadro de distribuição residencial
- Montagem de quadro de distribuição de prédio comercial com circuitos monofásicos
- Proteção de circuito terminal em quadro de distribuição industrial de pequeno porte
- Manobra manual para seccionamento de circuito monofásico durante manutenção
- Instalação elétrica nova de residência com quadro em trilho DIN
Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre a curva B e as curvas C e D?
Qual é a tensão de operação deste disjuntor?
Qual a diferença entre o disjuntor DIN e o de caixa moldada?
Para que serve a capacidade de ruptura de 5 KA/3 KA?
Como instalar este disjuntor com segurança?
O que define a proteção adequada de um circuito?
