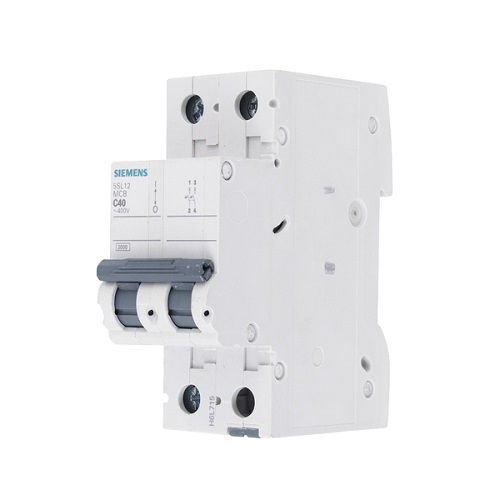

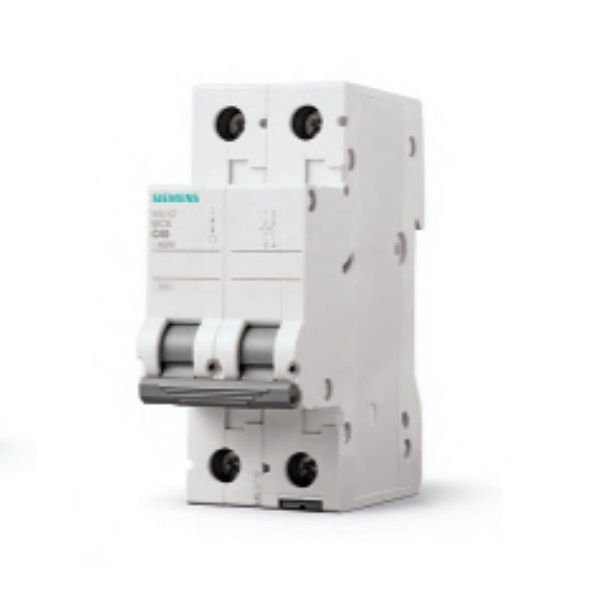

Disjuntor Termomagnético Fixo Bipolar 5SL1 C 40A 5 KA/3 KA 220/380VCA DIN
por Siemens
5SL12407MB | 5SL12407MB
pleno-5351600009
R$ 73,86 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Bipolar
- Modelo
- 5SL1
- Curva
- C
- Corrente Nominal
- 40A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 220/380VCA
- Padrão
- DIN
- Dimensões
- 80x35mm; 0.24 Kg
Descrição
O disjuntor Siemens 5SL1 C 40A é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. É do tipo termomagnético: a parte térmica atua na sobrecarga e a magnética no curto-circuito. A corrente nominal é de 40 A, com curva C, de uso geral e disparo intermediário, e o ajuste de disparo é fixo, sem regulagem pelo usuário. Tem dois polos, adequados a circuitos bifásicos ou fase-neutro conforme o projeto, opera na tensão de 220/380VCA e tem capacidade de ruptura de 5 KA/3 KA. O padrão DIN permite a fixação em trilho, formato usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. O disjuntor pesa 0,24 kg. A aplicação em cada circuito depende do dimensionamento feito pelo projeto elétrico.
Informações gerais
Como usar
- Instale o disjuntor no trilho DIN do quadro de distribuição somente com o circuito desenergizado e por profissional qualificado.
- Dimensione a proteção conforme o projeto elétrico, verificando a corrente nominal de 40 A, a tensão de 220/380VCA e a capacidade de ruptura de 5 KA/3 KA.
- Faça a ligação dos dois polos conforme o esquema do projeto e aperte os terminais firmemente antes de energizar.
- Use a alavanca para a manobra manual de abertura e fechamento do circuito.
- Não tente alterar ou regular o disparo, pois a corrente de disparo é fixa. Se o disjuntor desarmar, localize e corrija a causa antes de religá-lo.
Aplicações
- Proteção de circuito terminal em quadro de distribuição de instalação residencial
- Substituição de disjuntor em quadro de distribuição de loja ou escritório
- Montagem de quadro de distribuição em obra nova de edifício comercial
- Ampliação de quadro de distribuição durante reforma de instalação elétrica
- Manobra manual e seccionamento de circuito em quadro industrial
Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Para que serve um disjuntor termomagnético?
Qual a diferença entre as curvas B, C e D?
O que significa a capacidade de ruptura de 5 KA/3 KA?
Em qual tipo de tensão este disjuntor opera?
Posso ajustar a corrente de disparo deste disjuntor?
Como o disjuntor DIN é instalado?
