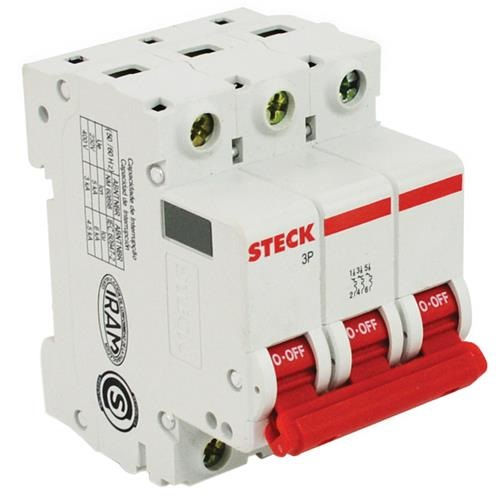

Disjuntor Termomagnético Fixo Tripolar SDZD63 C 50A 10 KA/6 KA 220/380VCA DIN

Disjuntor Termomagnético Fixo Tripolar SDZD63 C 50A 10 KA/6 KA 220/380VCA DIN

por Steck

SDZD63C50 | SDZD63C50
pleno-6327200005

R$ 54,52 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Tripolar
Modelo
SDZD63
Curva
C
Corrente Nominal
50A (Ampere)
Ruptura
10 KA/6 KA
Tensão
220/380VCA
Padrão
DIN
Dimensões
80x54mm; 0.3 Kg

Descrição

Este disjuntor termomagnético tripolar da Steck, modelo SDZD63, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. O disparo térmico responde à sobrecarga e o magnético ao curto-circuito. A corrente nominal é de 50 A, com curva C, de uso geral e disparo magnético intermediário. O ajuste de disparo é fixo, sem regulagem pelo usuário. A capacidade de ruptura é de 10 KA/6 KA, e a tensão é de 220/380VCA. Com três polos, atende circuitos trifásicos. No padrão DIN, é um disjuntor em miniatura para fixação em trilho DIN, o formato usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. Por isso, é empregado na proteção de circuitos trifásicos nesses quadros, com seccionamento manual para manutenção e manobras do circuito.

Informações gerais

Como usar

  • Faça a instalação com o circuito desenergizado, por profissional qualificado, conforme o projeto elétrico.
  • Encaixe o disjuntor no trilho DIN do quadro e conecte os três polos aos condutores conforme o diagrama do quadro.
  • O dimensionamento da seção dos condutores e da proteção deve seguir o projeto e as normas aplicáveis.
  • Aperte os terminais conforme as recomendações do fabricante, sem deixar conexões folgadas.
  • Use a alavanca para a manobra manual, sem forçar o mecanismo.
  • Após um desarme, identifique e corrija a causa antes de religar; o ajuste de disparo é fixo e não deve ser alterado.

Aplicações

  • Proteção de circuito trifásico em quadro de distribuição de um prédio comercial
  • Seccionamento de circuito trifásico para manutenção em quadro predial
  • Montagem de quadro de distribuição em obra nova de edifício comercial
  • Substituição de disjuntor trifásico em quadro de distribuição de uma indústria
  • Proteção de alimentação trifásica em quadro de distribuição durante uma reforma predial

Tipos de obra: Comercial, Predial, Industrial, Obra nova, Reforma, Manutenção

Perguntas frequentes

O disparo térmico responde à sobrecarga, quando a corrente fica acima da nominal por tempo prolongado, e o magnético responde ao curto-circuito, com atuação muito rápida. Este disjuntor é termomagnético e reúne os dois tipos de proteção.
A curva B tem disparo magnético mais sensível, a C é de uso geral, com disparo intermediário, e a D é voltada a cargas com alta corrente de partida. A escolha da curva cabe ao projeto elétrico.
O unipolar tem um polo e protege uma fase. Este disjuntor é tripolar, com três polos, e é voltado a circuitos trifásicos.
É a corrente de curto-circuito que o disjuntor consegue interromper. Este modelo traz os valores 10 KA/6 KA, citados em conjunto, e a verificação da capacidade necessária cabe ao projeto elétrico.
A instalação é feita por profissional qualificado, com o circuito desenergizado. O disjuntor é encaixado no trilho DIN do quadro e os condutores são conectados conforme o projeto e o diagrama do quadro.
Desligue as cargas, identifique a causa, como sobrecarga ou curto-circuito, e só então religue. Se o desarme se repetir, chame um profissional para verificar o circuito.
