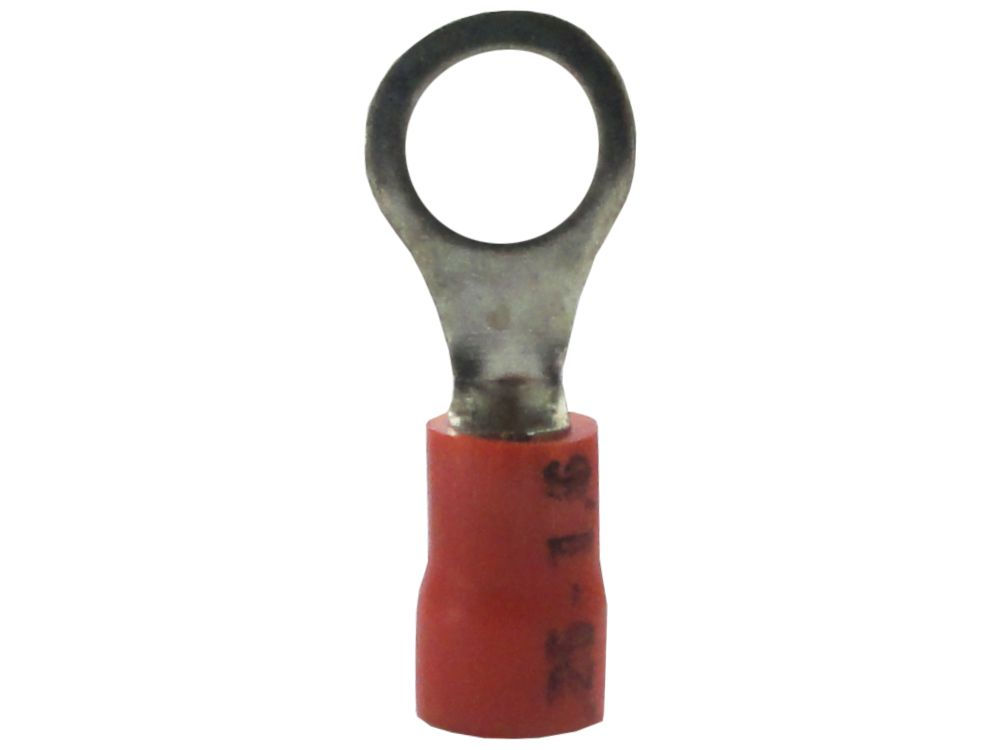

Terminal Cobre Estanhado a Compressão Anel Pre-Isolado 0,50-1,50 mm² com 1 Furo M5 Vermelho

Terminal Cobre Estanhado a Compressão Anel Pre-Isolado 0,50-1,50 mm² com 1 Furo M5 Vermelho

por Crimper

AN2420C | AN2420
pleno-1740300070

R$ 0,42 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Material
Cobre estanhado
Tipo
A compressão
Modelo
Anel
Isolação
Pre-Isolado
Bitola
0,50-1,50 mm² (Milímetro Quadrado)
Furação
Com 1 furo M5
Cor
Vermelho
Dimensões
5x1.5mm; 0.05 Kg

Descrição

O terminal de compressão em anel da Crimper, código AN2420, é fabricado em cobre estanhado e fixado ao cabo por compressão. A ponta em anel recebe um parafuso pelo furo M5 e liga o condutor a bornes, barramentos e disjuntores. Atende a bitola de 0,50-1,50 mm² e tem isolação pré-isolada na cor vermelha. É indicado para a terminação de condutores em painéis elétricos e para a ligação de fios em bornes de comando e sinalização. A capa isolante já vem aplicada de fábrica, e o produto pesa 0,05 kg.

Informações gerais

Como usar

  • Desligue o circuito e confirme a ausência de tensão antes de iniciar a montagem.
  • Descasque o condutor na medida adequada ao barril, sem danificar os fios.
  • Insira o condutor até o fundo do barril antes da compressão.
  • Comprima com ferramenta de compressão adequada à bitola, seguindo as orientações do fabricante da ferramenta.
  • Fixe a ponta em anel ao borne ou ao disjuntor com parafuso M5, apertando sem forçar o terminal.
  • Confira a fixação do condutor e a integridade da isolação antes de energizar. A instalação deve ser feita por profissional qualificado, conforme o projeto e as normas aplicáveis.

Aplicações

  • Ligação de condutor a borne de disjuntor em quadro de distribuição
  • Terminação de fios em bornes de painel de comando de máquina
  • Conexão de fios em bornes de sinalização de painel elétrico
  • Montagem de quadro de automação com condutores de 0,50-1,50 mm²
  • Substituição de terminal danificado em ponto de fixação com parafuso M5

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

Ele conecta o condutor a bornes, barramentos ou disjuntores. A ponta em anel é fixada com parafuso, o que garante a ligação elétrica e mecânica do cabo ao ponto de conexão.
O terminal de compressão é fixado ao cabo com ferramenta de compressão, formando uma união por deformação do barril. O de pressão é fixado ao cabo por parafuso de aperto. Este modelo é de compressão.
É um furo liso para passagem de parafuso métrico M5, usado para fixar o terminal ao borne ou ao disjuntor.
Não. Ele atende condutores na faixa de 0,50-1,50 mm². Para outras bitolas, use o terminal dimensionado para o cabo da instalação.
É uma capa isolante aplicada ao terminal já na fabricação. A instalação deve seguir o projeto e as normas aplicáveis.
Descasque o condutor na medida do barril, insira o cabo até o fundo e comprima com ferramenta adequada à bitola, conforme o fabricante da ferramenta. Depois, confira a fixação antes de energizar.
