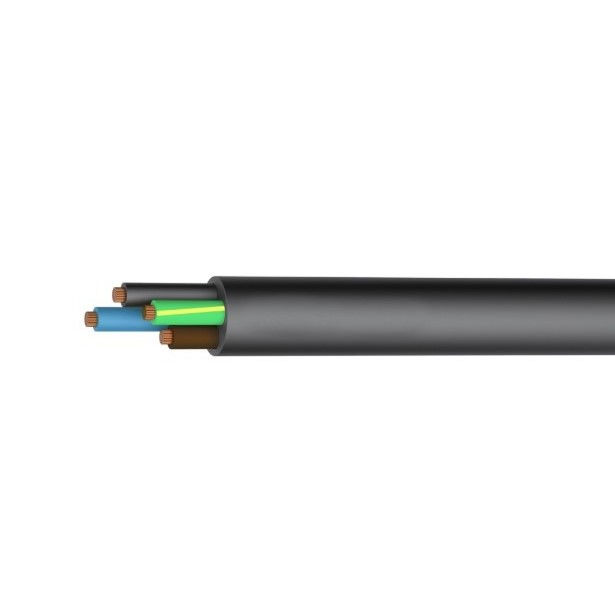

Cabo Cobre Isolado PVC 70G 500V 4x 1,00 mm² PP Preto NM 247-5 Classe 5 (Vias Coloridas)

Cabo Cobre Isolado PVC 70G 500V 4x 1,00 mm² PP Preto NM 247-5 Classe 5 (Vias Coloridas)

por Nacional Cond

PP 4X1,00MM | PP
pleno-256100253

R$ 6,75 por metro

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Isolado
Isolação
PVC
Temperatura de Isolação
70G
Tensão de Isolação
500V (Volt)
Número de Condutores
4x
Seção
1,00 mm² (Milímetro Quadrado)
Modelo
PP
Cor
Preto
Norma
NM 247-5
Dimensões
0x0mm; 0.09 Kg

Descrição

O cabo é um condutor flexível de cobre isolado, com quatro condutores de 1,00 mm² cada e isolação em PVC. A temperatura de isolação é de 70 °C e a tensão de isolação é de 500V. Tem cor preta, segue a norma NM 247-5 e está no modelo PP, designação de cabo flexível com capa externa. É indicado para circuitos de força em instalações de baixa tensão, como alimentação de quadros, painéis e equipamentos em instalações comerciais e industriais. Por ser flexível, facilita a passagem em eletrodutos e as curvas em trechos com menos espaço.

Informações gerais

Como usar

  • Desligue o circuito e confirme a ausência de tensão antes de decapar, ligar ou emendar os condutores.
  • Dimensione o cabo conforme o projeto elétrico e as normas aplicáveis, sem tomar a seção como referência de capacidade de corrente.
  • Confira a identificação das vias pela cor antes da ligação, seguindo o padrão de cores adotado no projeto.
  • Respeite a temperatura de 70 °C de operação contínua do condutor ao definir as condições de instalação e agrupamento.
  • Evite danos à capa e à isolação durante o manuseio e a passagem em eletrodutos, pois falhas de isolação comprometem a segurança do circuito.
  • Execute a instalação e as conexões com profissional qualificado, seguindo as boas práticas de instalação de cabos.

Aplicações

  • Alimentação de circuito de força em instalação comercial de baixa tensão
  • Ligação de quadro de distribuição a equipamento de pequeno porte
  • Interligação de painel elétrico em instalação industrial
  • Ligação de equipamento flexível em oficina ou estabelecimento comercial
  • Ramal de alimentação em reforma de instalação elétrica

Tipos de obra: Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

O cabo flexível tem condutores formados por fios finos, o que permite curvas e passagem em eletrodutos com mais facilidade. O cabo rígido tem condutor de fio único e é mais usado em instalações fixas, com trechos retilíneos.
É a temperatura máxima de operação contínua do condutor, de 70 °C. O dimensionamento do circuito deve considerar esse limite, junto com as condições de instalação definidas no projeto.
A tensão de isolação é de 500V. A tensão de cada circuito deve ser definida pelo projeto elétrico.
O PVC é um termoplástico de uso geral em baixa tensão. A HEPR é uma borracha termofixa de alto módulo, usada em aplicações com exigências térmicas maiores. A escolha entre as duas é definida pelo projeto.
Corte no comprimento exato, retire a capa externa com ferramenta adequada, sem danificar a isolação dos condutores, e faça as conexões com terminais compatíveis com a seção de 1,00 mm².
