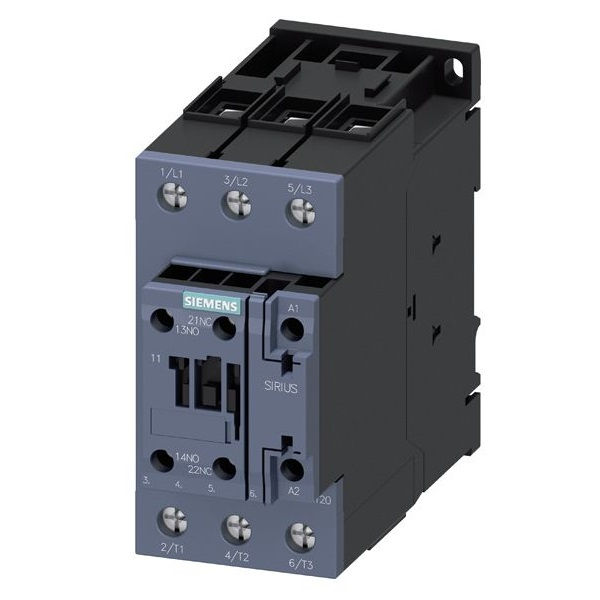

Contator Principal Tripolar 40A S2 1NA+1NF 24VCA 50/60 Hz 3RT2035 Conexão para Parafuso

Contator Principal Tripolar 40A S2 1NA+1NF 24VCA 50/60 Hz 3RT2035 Conexão para Parafuso

por Siemens

3RT20351AC20 | 3RT20351AC20
pleno-5418600009

R$ 547,02 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Principal tripolar
Amperagem
40A (Ampere)
Tamanho
S2
Número de Contatos
1NA+1NF
Tensão
24VCA
Frequência
50/60 Hz
Modelo
3RT2035
Dimensões
142x62mm; 1 Kg

Descrição

O contator principal tripolar 3RT2035 da Siemens liga e desliga cargas por meio de uma bobina de comando. Tem três polos principais, corrente de 40A e tamanho S2. Os contatos auxiliares 1NA+1NF são separados dos polos de potência e podem ser usados para sinalização e intertravamento no circuito de comando. A bobina opera em 24VCA, nas frequências de 50/60 Hz. É usado no acionamento de motores e no comando de cargas em painéis de comando, automação e quadros industriais. Para acionamento de motores, o dimensionamento depende da categoria de utilização e da potência do motor na tensão de uso, e deve ser definido pelo projeto. A instalação deve ser feita por profissional qualificado, com o circuito desenergizado.

Informações gerais

Como usar

  • Desligue o circuito e confirme a ausência de tensão antes de instalar, ajustar ou substituir o contator.
  • Ligue a bobina de comando na tensão de 24VCA, na frequência de 50/60 Hz, e confira a identificação dos terminais antes de energizar.
  • Aperte os terminais dos polos de potência e dos contatos 1NA+1NF sem excesso e sem folga, para evitar aquecimento nas conexões.
  • Dimensione o contator conforme o projeto, considerando a categoria de utilização e a potência do motor ou da carga.
  • Instale em painel ventilado e protegido de poeira excessiva. Faça inspeção periódica dos terminais e dos contatos somente com o circuito desligado.

Aplicações

  • Acionamento de motor em painel de bombas ou ventiladores
  • Comando de carga em quadro de automação industrial
  • Manobra de iluminação ou aquecimento em painel de comando
  • Intertravamento em circuito de comando com sinalização pelo contato auxiliar
  • Montagem de painel de comando em obra industrial

Tipos de obra: Industrial, Comercial, Obra nova, Reforma, Manutenção

Perguntas frequentes

O contator principal tem polos de potência para manobrar cargas, como motores e circuitos de maior corrente. O contator auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa. A escolha entre eles depende da função no painel e deve seguir o projeto.
São contatos auxiliares, sendo um normalmente aberto e um normalmente fechado. Eles são usados para sinalização, intertravamento e comandos no circuito de controle, sem somar aos três polos principais.
Não. A bobina é de 24VCA, para alimentação em corrente alternada, e opera em 50/60 Hz.
A escolha depende da categoria de utilização da carga, em motores normalmente AC-3, e da potência do motor na tensão de uso. Esses dados são definidos pelo projeto, que deve confirmar o dimensionamento antes da escolha.
Não. Ele é um contator principal tripolar, não a versão para capacitor. A manobra de bancos de capacitores exige a configuração específica para essa aplicação.
O tripolar tem três polos principais, usado em cargas trifásicas. O tetrapolar tem quatro polos, geralmente para circuitos que envolvem o neutro ou exigem um quarto polo de potência. A escolha depende do circuito.
