Elemento Contato 2NA para Botão Conexão para Parafuso

Elemento Contato 2NA para Botão Conexão para Parafuso

por Ace Schmersal

140033 | E120
pleno-1732200020

R$ 96,54 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Contato
Contato
2NA
Aplicação
Para botão
Conexão
Para parafuso
Dimensões
45x10mm; 0.03 Kg

Descrição

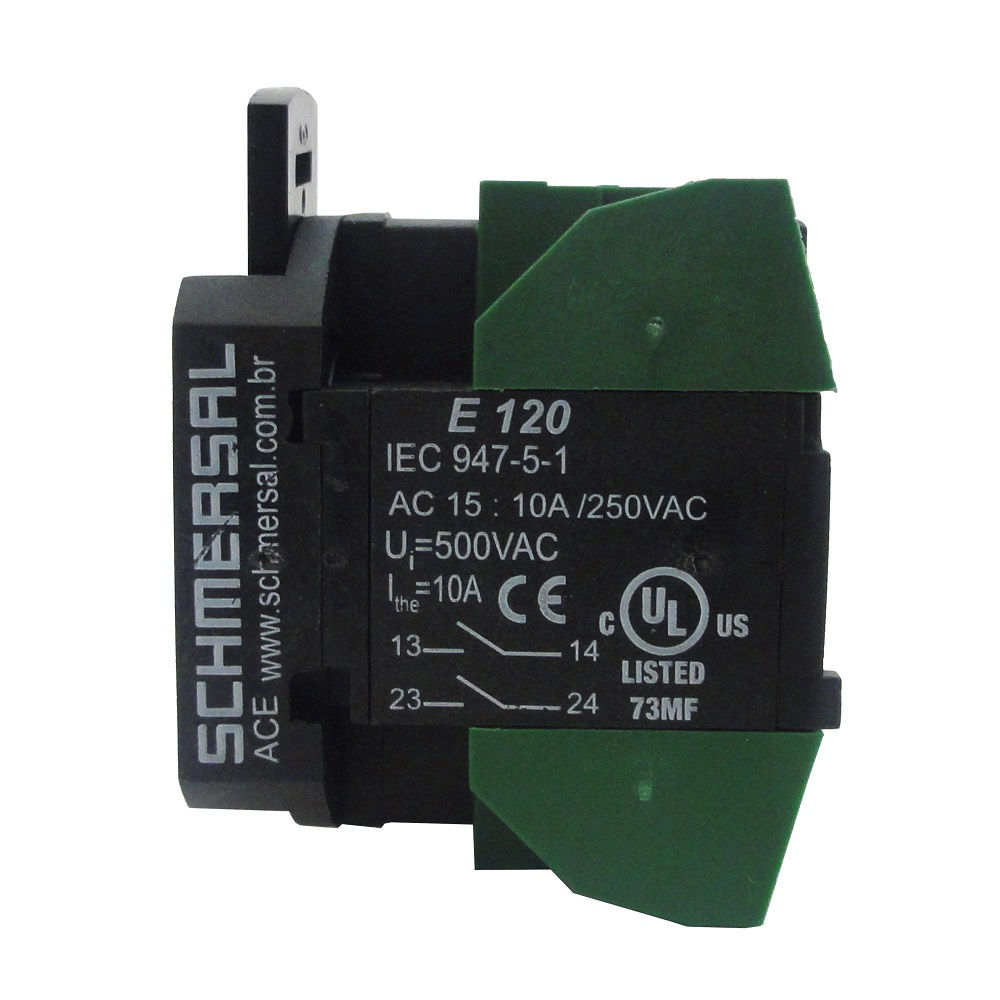

O elemento de contato 2NA da Ace Schmersal, código E120, é o módulo elétrico montado atrás do atuador do botão. Possui dois contatos normalmente abertos (NA), que fecham ao serem acionados, e conexão por parafuso nos bornes. Pesa 0,03 kg. Serve para compor uma botoeira de comando ou para acrescentar contatos auxiliares a um botão já montado em painel. Os dois contatos NA no mesmo elemento permitem comandar dois circuitos a partir de um só acionamento. A ligação e a montagem devem ser feitas por profissional qualificado, conforme o projeto do painel.

Informações gerais

Como usar

  • Desligue e bloqueie a alimentação do circuito antes de montar, trocar ou ajustar o elemento.
  • Descasque o isolamento do condutor na medida adequada ao borne e insira o fio até o fundo do borne.
  • Aperte o parafuso do borne firmemente, sem forçar a rosca, e confira se o condutor não se solta ao puxar de leve.
  • Monte o elemento atrás do atuador e confira o encaixe e o acionamento antes de energizar o circuito.
  • Com o circuito desligado, verifique periodicamente o aperto dos parafusos dos bornes em painéis sujeitos a vibração.

Aplicações

  • Composição de uma botoeira de comando de máquina com dois contatos NA para comandar dois circuitos
  • Acréscimo de contatos auxiliares a um botão já montado em painel de comando
  • Substituição do bloco de contato de um botão danificado em painel industrial
  • Circuitos de comando e sinalização em painéis elétricos de máquinas

Tipos de obra: Industrial, Manutenção, Comercial

Perguntas frequentes

Ele fornece dois contatos normalmente abertos (NA) para o comando de circuitos elétricos, montados atrás do atuador do botão. Os contatos NA fecham quando o botão é acionado.
O contato NA (normalmente aberto) fecha ao ser acionado. O contato NF (normalmente fechado) abre ao ser acionado. A escolha depende da lógica do circuito de comando definida no projeto.
Ele é indicado para montagem em botão, atrás do atuador. A escolha do botão e a montagem devem seguir o projeto do painel.
Descasque o isolamento do condutor na medida do borne, insira o fio até o fundo e aperte o parafuso sem forçar a rosca. Confira o aperto antes de energizar o circuito.
Com um único acionamento, o botão comanda dois circuitos, sem ocupar um segundo ponto de montagem no painel.
Desligue e bloqueie a alimentação do circuito antes de qualquer intervenção. A montagem deve ser feita por profissional qualificado, conforme o esquema elétrico do painel.
