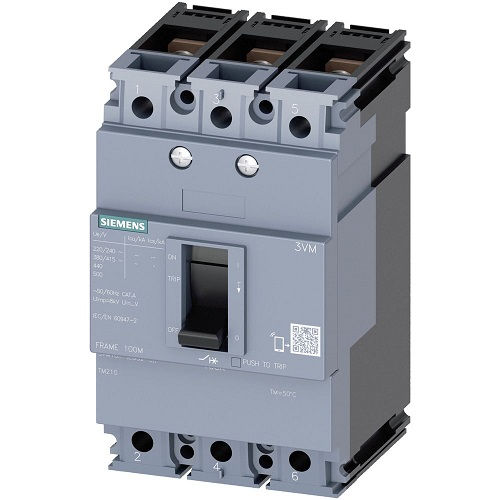

Disjuntor Termomagnético Fixo Tripolar 3VM10 32A 25 KA/16 KA 220/380VCA Caixa Moldada

Disjuntor Termomagnético Fixo Tripolar 3VM10 32A 25 KA/16 KA 220/380VCA Caixa Moldada

por Siemens

3VM10322ED320AA0 | 3VM1032-2ED32-0AA0
pleno-1744900009

R$ 703,89 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Termomagnético
Aplicação
Fixo
Polos
Tripolar
Modelo
3VM10
Corrente Nominal
32A (Ampere)
Ruptura
25 KA/16 KA
Tensão
220/380VCA
Padrão
Caixa moldada
Dimensões
116x92mm; 0.95 Kg

Descrição

O disjuntor é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. É do tipo termomagnético: a proteção térmica atua na sobrecarga e a magnética no curto-circuito. A corrente de disparo é fixa, sem ajuste pelo usuário, e a corrente nominal é de 32A. Modelo 3VM10, da marca Siemens. Tem três polos, para circuito trifásico, com tensão de 220/380VCA e capacidade de ruptura de 25 KA/16 KA. Está no formato caixa moldada, de maior porte que o disjuntor DIN, usado em quadros gerais, alimentadores e circuitos de distribuição, com capacidade de interrupção em geral maior. É indicado para proteção de circuitos de distribuição em quadros gerais e de maior corrente em instalações comerciais e industriais. O dimensionamento e a aplicação em cada circuito são definidos pelo projeto elétrico.

Informações gerais

Como usar

  • Instale somente com o circuito desenergizado, por profissional qualificado, e dimensione o circuito conforme o projeto elétrico.
  • Fixe o disjuntor no quadro e aperte os terminais de ligação conforme a especificação do fabricante, sempre com o circuito desenergizado.
  • Por ter corrente de disparo fixa, o disjuntor não deve ser ajustado. Em caso de disparos repetidos, investigue a causa no circuito antes de religar.
  • Use o comando manual para abrir e fechar o circuito durante manutenção ou seccionamento.
  • Faça inspeção periódica com o circuito desenergizado, verificando aquecimento, folgas nos terminais e sinais de dano no corpo isolante.
  • Em caso de dúvida sobre a capacidade de ruptura para o ponto de instalação, consulte o projeto elétrico e o responsável técnico.

Aplicações

  • Proteção de alimentador de quadro geral em edifício comercial
  • Circuito trifásico de distribuição em painel industrial
  • Seccionamento manual de circuito trifásico para manutenção
  • Substituição de disjuntor de caixa moldada em quadro de distribuição existente
  • Montagem de quadro geral de baixa tensão em obra nova predial

Tipos de obra: Industrial, Comercial, Predial, Obra nova, Reforma, Manutenção

Perguntas frequentes

O termomagnético usa um elemento térmico para a sobrecarga e um elemento magnético para o curto-circuito. O eletrônico usa uma unidade eletrônica de disparo. Este modelo é termomagnético.
São dois valores de capacidade de interrupção para condições diferentes, e não uma faixa. A capacidade de ruptura é a corrente de curto-circuito que o disjuntor consegue interromper. Deve ser comparada com a corrente de curto do ponto de instalação no projeto elétrico.
Sim. Ele é tripolar, com três polos de corte para circuito trifásico, e tem tensão de 220/380VCA. A aplicação em cada circuito é definida pelo projeto elétrico.
A caixa moldada é de maior porte, usada em quadros gerais, alimentadores e circuitos de distribuição, e em geral tem capacidade de interrupção maior. O DIN é miniatura para trilho e é o formato usual em circuitos terminais.
A instalação deve ser feita por profissional qualificado, com o circuito desenergizado, seguindo o projeto elétrico e as normas aplicáveis. Aperte os terminais conforme a especificação do fabricante.
Não. O disparo indica sobrecarga ou curto-circuito no circuito. A corrente nominal deve ser definida pelo projeto, e aumentar o disjuntor para evitar o disparo pode expor os condutores a aquecimento excessivo.
