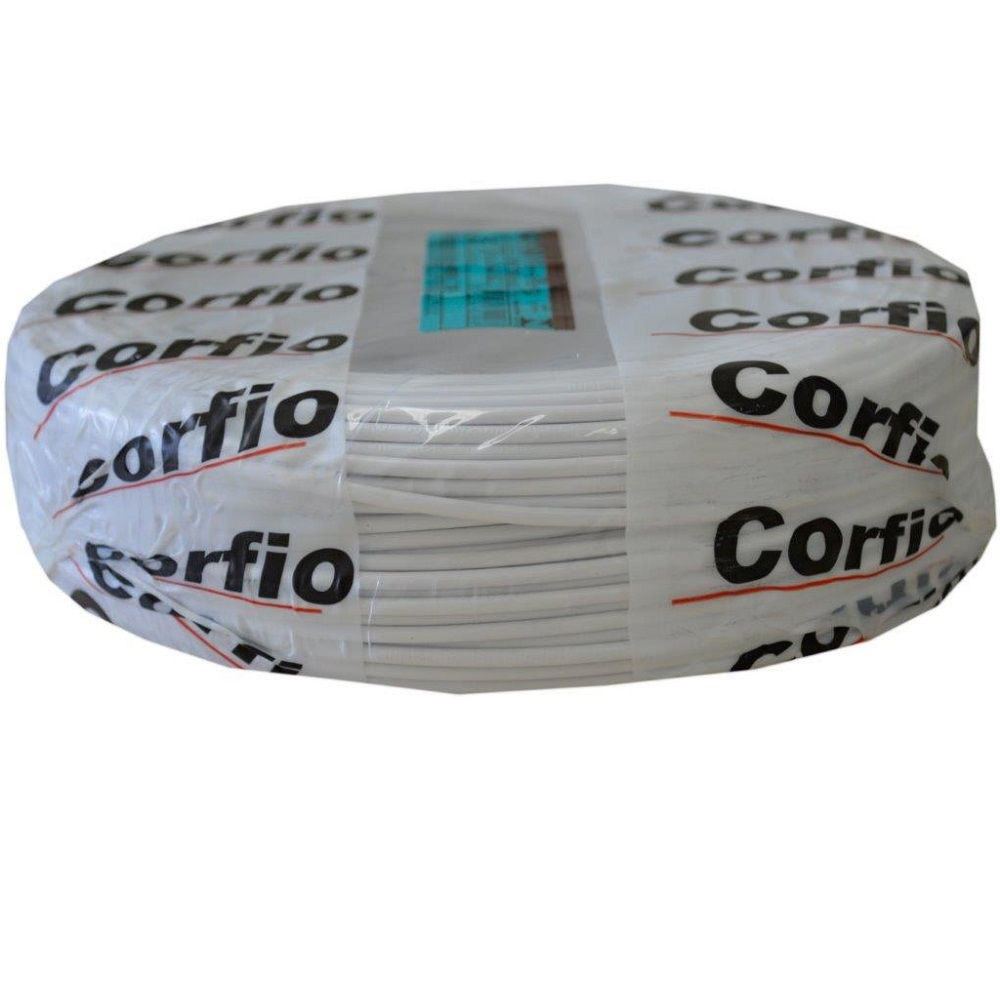

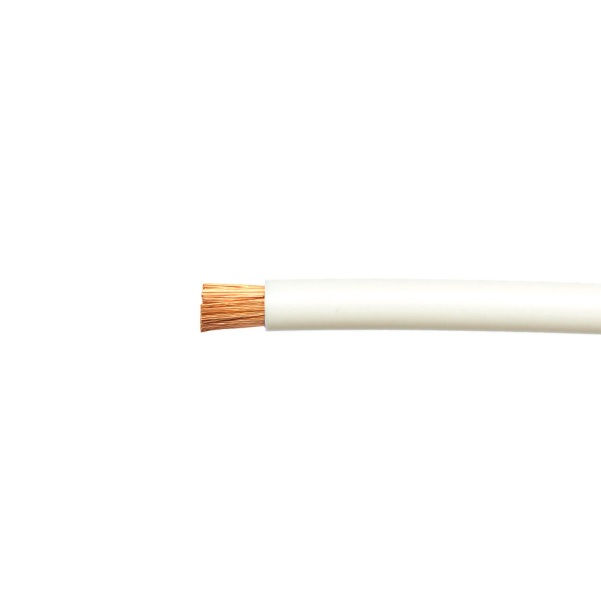

Cabo Cobre Isolado PVC 70G 750V 1x 0,50 mm² Flexível Branco NBR 247-3 Classe 5

Cabo Cobre Isolado PVC 70G 750V 1x 0,50 mm² Flexível Branco NBR 247-3 Classe 5

por Corfio

CCIPVC1X0.5MMBR | X0103-BC
pleno-2047200682

R$ 0,97 por metro
(R$ 194,00 por rolo)

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Isolado
Isolação
PVC
Temperatura de Isolação
70G
Tensão de Isolação
750V (Volt)
Número de Condutores
1x
Seção
0,50 mm² (Milímetro Quadrado)
Modelo
Flexível
Cor
Branco
Norma
NBR 247-3
Dimensões
1x1mm; 0.01 Kg

Descrição

O cabo é um condutor de cobre isolado e unipolar, com um único condutor, da marca Corfio. A isolação de PVC é branca e suporta temperatura de isolação de 70 °C, com tensão de isolação de 750V. Possui seção de 0,50 mm² e é flexível, classe 5, o que facilita a passagem em eletrodutos e em trechos com curvas. Tem como norma de referência a NBR 247-3. É indicado para a ligação de equipamentos, a fiação de quadros e painéis e circuitos de iluminação e tomadas em baixa tensão, conforme o projeto. A temperatura de isolação de 70 °C e a tensão de isolação de 750V devem ser respeitadas em toda a instalação, e a seção e o modo de instalação são definidos pelo projeto elétrico.

Informações gerais

Como usar

  • Desligue o circuito e confirme a ausência de tensão antes de decapar, emendar ou conectar o cabo.
  • Decape a isolação com ferramenta apropriada, sem danificar os fios de cobre, e use terminais compatíveis com a seção de 0,50 mm².
  • Ao conectar, mantenha o encordoamento íntegro e evite fios soltos nos terminais.
  • Respeite a temperatura de isolação de 70 °C e a tensão de isolação de 750V em toda a instalação.
  • Respeite os raios mínimos de curvatura indicados pelo fabricante ao passar o cabo em eletrodutos e canaletas.
  • A seção, o dimensionamento e o modo de instalação devem seguir o projeto elétrico e as normas aplicáveis, com execução por profissional qualificado.

Aplicações

  • Ligação de equipamentos e dispositivos em painéis e quadros de comando
  • Fiação interna de quadros e painéis elétricos
  • Ligação de pontos de iluminação e tomadas conforme o projeto
  • Passagem de condutores em eletrodutos com trechos curvos
  • Ligações internas em máquinas e equipamentos
  • Reforma e manutenção de circuitos existentes

Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção

Perguntas frequentes

Ele conduz energia elétrica por um único condutor isolado, usado na ligação de equipamentos, painéis e circuitos em baixa tensão, conforme o projeto.
O flexível tem condutor formado por fios finos encordoados, que se dobra com facilidade e é indicado para passar em eletrodutos com curvas e em ligações que sofrem movimentação. O rígido, de fio mais grosso e menos flexível, é mais indicado para instalações fixas.
Não. A temperatura de isolação é de 70 °C, que é o limite de operação contínua do cabo. Para temperaturas mais altas, a escolha da isolação cabe ao projeto elétrico.
Não. A cor branca não define sozinha a função do condutor no circuito. A identificação dos condutores deve seguir o projeto elétrico e as normas aplicáveis.
Decape a isolação sem danificar os fios, torça levemente o encordoamento para evitar fios soltos e encaixe no terminal compatível com a seção de 0,50 mm², apertando conforme o torque indicado pelo fabricante do terminal.
O PVC é um material termoplástico comum em cabos de baixa tensão para instalações gerais. Outros materiais de isolação, como borrachas especiais e silicone, têm comportamento térmico e aplicações diferentes e são definidos pelo projeto.
