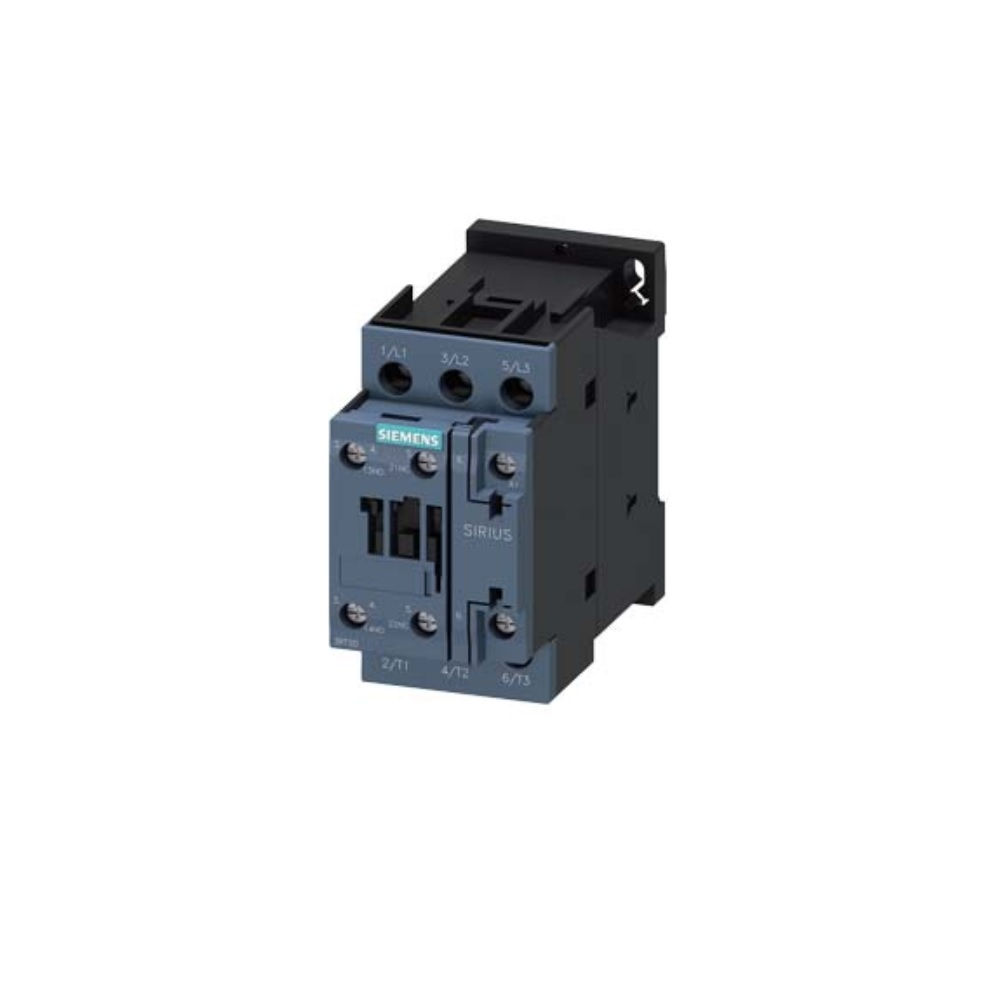

Contator Principal Tripolar 25A S0 1NA+1NF 220VCA 50/60 Hz 3RT2026 Conexão para Parafuso
por Siemens
3RT20261AN20 | 3RT20261AN20
pleno-5409600009
R$ 455,66 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 25A (Ampere)
- Tamanho
- S0
- Número de Contatos
- 1NA+1NF
- Tensão
- 220VCA
- Frequência
- 50/60 Hz
- Modelo
- 3RT2026
- Dimensões
- 90x104mm; 0.42 Kg
Descrição
O Contator Principal Tripolar 25A S0 da Siemens, modelo 3RT2026, é um dispositivo de manobra eletromecânico que liga e desliga cargas por meio de uma bobina de comando. Tem três polos principais, corrente de 25A e tamanho S0. Conta com contatos auxiliares integrados, um NA e um NF, e bobina para 220VCA, com operação em 50/60 Hz. É indicado para comandar cargas em painéis de comando e de automação industrial, como o acionamento de motores elétricos e a manobra de circuitos de iluminação e aquecimento. Em aplicações com motores, o dimensionamento depende da categoria de utilização e da potência do motor na tensão de uso, itens que devem ser conferidos pelo projeto. A conexão é feita por parafuso. O código do fabricante é 3RT20261AN20 e o produto pesa 0,42 kg.
Informações gerais
Como usar
- Instale o contator somente com o circuito desenergizado e por profissional qualificado, seguindo o projeto elétrico do painel.
- Confira a tensão da bobina de 220VCA e a frequência de 50/60 Hz antes de energizar o comando, pois a bobina não deve ser alimentada em tensão diferente da indicada.
- Dimensione a carga pela categoria de utilização e pela potência do motor na tensão de uso, conforme o projeto elétrico.
- Use condutores compatíveis com a carga e aperte os parafusos dos bornes sem forçar, com a ferramenta adequada e o torque recomendado pelo fabricante.
- Em manutenção ou troca, desligue o circuito antes de inspecionar o contator e confira corrente, categoria de utilização, tamanho, configuração de contatos e tensão da bobina antes de substituí-lo.
Aplicações
- Comando de motor em painel industrial, com dimensionamento definido pelo projeto
- Manobra de circuito de iluminação em quadro de comando comercial
- Acionamento de circuito de aquecimento controlado por painel de automação
- Montagem de quadro de comando com bobina de 220VCA
- Substituição de contator em painel existente, após conferir corrente, categoria de utilização, tamanho, contatos e tensão da bobina
Tipos de obra: Industrial, Comercial, Obra nova, Manutenção, Reforma
Perguntas frequentes
Qual a diferença entre contator principal e contator auxiliar?
O que significa a tensão 220VCA neste contator?
Este contator serve para qualquer motor?
Posso usar este contator para manobrar banco de capacitores?
Como instalar o contator com segurança?
Para que servem os contatos NA e NF deste contator?
