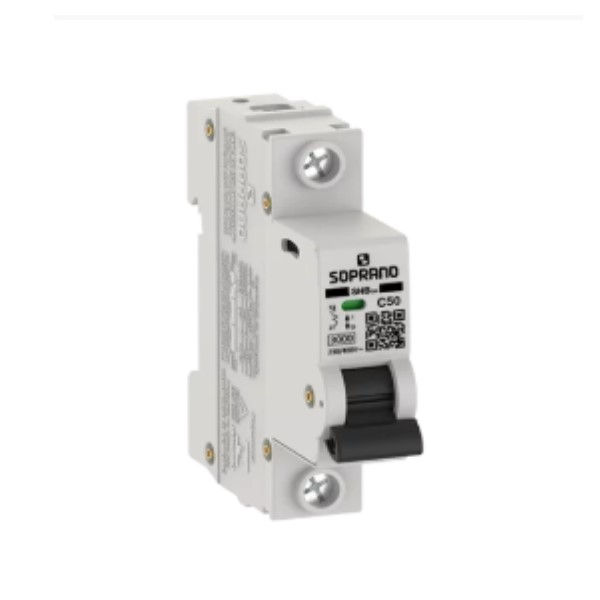

Disjuntor Termomagnético Fixo Unipolar SHB1 C 50A 5 KA/3 KA 127/220VCA DIN
por Soprano
05121.7050.11 | SHB1 GIII-C050A
pleno-6978600547
R$ 10,70 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Unipolar
- Modelo
- SHB1
- Curva
- C
- Corrente Nominal
- 50A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 127/220VCA
- Padrão
- DIN
- Dimensões
- 79x18mm; 0.09 Kg
Descrição
O Disjuntor Termomagnético Fixo Unipolar SHB1 C 50A, da marca Soprano, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. O disparo termomagnético combina proteção térmica, contra sobrecarga, e magnética, contra curto-circuito. A corrente nominal é de 50 A, com curva C e capacidade de ruptura de 5 KA/3 KA. A tensão é 127/220VCA e o disjuntor é unipolar, com um polo para um condutor de fase, indicado para circuitos monofásicos. A corrente de disparo é fixa, sem ajuste pelo usuário. A curva C é de uso geral, com disparo magnético intermediário. No padrão DIN, é fixado em trilho e segue o formato usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. Por ser um dispositivo de proteção, a instalação e o dimensionamento devem ser feitos por profissional qualificado, conforme o projeto elétrico e as normas aplicáveis.
Informações gerais
Como usar
- Instale o disjuntor em quadro de distribuição, encaixado no trilho DIN, por profissional qualificado e com o circuito desligado.
- Confirme no projeto elétrico que a corrente nominal de 50 A e a curva C são adequadas ao circuito a proteger; o dimensionamento é definido pelo projeto.
- Verifique se a tensão do circuito corresponde a 127/220VCA antes da instalação.
- Use o comando manual apenas para abrir e fechar o circuito.
- Após um desarme, identifique e corrija a causa da sobrecarga ou do curto-circuito antes de religar o circuito.
- Não substitua o disjuntor por outro de corrente nominal maior para contornar desarmes; a corrente deve seguir o projeto.
Aplicações
- Proteção de circuito terminal monofásico em quadro de distribuição residencial
- Substituição de disjuntor de circuito monofásico em quadro de distribuição comercial
- Montagem de quadro de distribuição em obra nova de pequeno porte
- Ampliação de quadro de distribuição em reforma de imóvel
- Proteção de circuito monofásico em quadro de distribuição de instalação industrial
Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Para que serve o disjuntor termomagnético?
Ele protege o circuito contra sobrecarga, pela parte térmica, e contra curto-circuito, pela parte magnética. Também permite abrir e fechar o circuito manualmente.
Este disjuntor serve para circuito trifásico?
Não. Ele é unipolar, com um polo para um condutor de fase, e é indicado para circuitos monofásicos. Para circuitos bifásicos ou trifásicos, o projeto define o número de polos adequado.
Qual a diferença entre a curva C e as curvas B e D?
A curva C é de uso geral, com disparo magnético intermediário. A curva B tem disparo magnético mais sensível, e a curva D é indicada para circuitos com alta corrente de partida. A escolha entre elas é definida pelo projeto.
O que significa a capacidade de ruptura de 5 KA/3 KA?
É a corrente de curto-circuito que o disjuntor consegue interromper. O valor 5 KA/3 KA deve ser lido como um conjunto, não como uma faixa de ajuste.
Como deve ser feita a instalação?
A instalação deve ser feita por profissional qualificado, em quadro de distribuição, com o disjuntor encaixado no trilho DIN e o circuito desligado. O dimensionamento segue o projeto elétrico e as normas aplicáveis.
Por que o disjuntor desarma com frequência?
Desarmes frequentes indicam sobrecarga ou curto-circuito no circuito. Antes de religar, o circuito deve ser verificado por profissional qualificado e a causa corrigida. Trocar por um disjuntor de corrente maior não resolve a causa e pode deixar a instalação sem proteção adequada.
