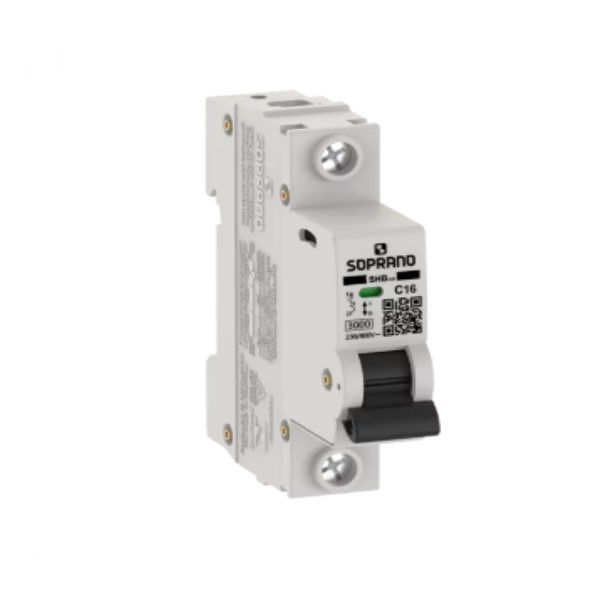

Disjuntor Termomagnético Fixo Unipolar SHB1 C 16A 5 KA/3 KA 127/220VCA DIN
por Soprano
05121.7016.11 | SHB1 GIII-C016A
pleno-6972800547
R$ 7,50 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Unipolar
- Modelo
- SHB1
- Curva
- C
- Corrente Nominal
- 16A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 127/220VCA
- Padrão
- DIN
- Dimensões
- 79x18mm; 0.09 Kg
Descrição
O disjuntor SHB1 da Soprano é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. O modelo SHB1 tem proteção termomagnética, que combina disparo térmico contra sobrecarga e disparo magnético contra curto-circuito. Tem corrente nominal de 16A e curva C, de uso geral, com disparo intermediário. Possui um polo, para proteção de um condutor de fase em circuito monofásico, e disparo fixo, sem ajuste pelo usuário. Opera com tensão de 127/220VCA e tem capacidade de ruptura de 5 KA/3 KA. É do padrão DIN, miniatura para fixação em trilho DIN, formato usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. Pesa 0,09 kg. Serve para proteger circuitos contra sobrecarga e curto-circuito e para seccionar e manobrar manualmente o circuito ao qual está ligado.
Informações gerais
Como usar
- A instalação deve ser feita por profissional qualificado, com o circuito desenergizado, conforme o projeto elétrico.
- Encaixe o disjuntor no trilho DIN do quadro e fixe os condutores nos terminais observando o torque recomendado pelo fabricante.
- Ligue o condutor de fase ao polo do disjuntor, seguindo o esquema de ligação do circuito monofásico previsto no projeto.
- A corrente nominal de 16A e a capacidade de ruptura devem ser definidas conforme o dimensionamento feito pelo responsável técnico.
- Não force a alavanca nem tente alterar a regulagem, pois o disparo é fixo.
- Em caso de desligamentos repetidos, identifique e corrija a causa da sobrecarga ou do curto-circuito antes de religar o circuito.
Aplicações
- Proteção de circuito terminal monofásico em quadro de distribuição residencial
- Substituição de disjuntor DIN danificado em quadro de distribuição
- Ampliação de quadro com novos circuitos monofásicos em reforma
- Quadro de distribuição de escritório em instalação comercial
- Quadro de distribuição de pequena indústria com circuitos terminais monofásicos
- Montagem de quadro novo em obra residencial ou predial
Tipos de obra: Residencial, Comercial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre disjuntores de curva B, C e D?
A curva B tem disparo magnético mais sensível, a C é de uso geral, com disparo intermediário, e a D é indicada para cargas com alta corrente de partida. A escolha da curva deve seguir o projeto elétrico do circuito.
Este disjuntor é de quantos polos e o que ele protege?
Ele é unipolar, com um polo. Protege um condutor de fase em circuito monofásico.
Posso ajustar o disparo deste disjuntor para outra corrente?
Não. O disparo é fixo, sem ajuste pelo usuário, e a corrente nominal é de 16A.
O que significa a capacidade de ruptura de 5 KA/3 KA?
A capacidade de ruptura é indicada como 5 KA/3 KA. São dois valores de capacidade de interrupção para condições diferentes, e não uma faixa de ajuste nem opções alternativas. A verificação do valor necessário para o ponto da instalação é feita pelo projeto elétrico.
Qual a tensão de operação deste disjuntor?
Ele opera em corrente alternada, com tensão de 127/220VCA. A ligação deve corresponder à tensão da rede do ponto de instalação, conforme o projeto.
Em que tipo de quadro este disjuntor é montado?
Ele é do padrão DIN, miniatura para fixação em trilho DIN, formato usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais.
