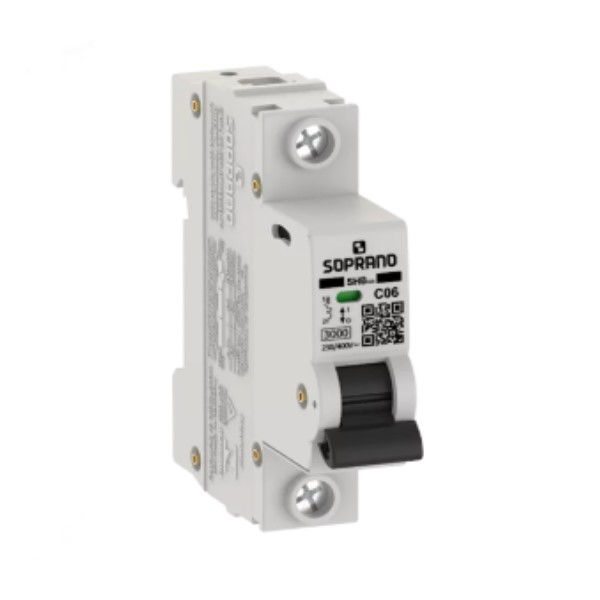

Disjuntor Termomagnético Fixo Unipolar SHB1 C 10A 5 KA/3 KA 127/220VCA DIN
por Soprano
05121.7010.11 | SHB1 GIII-C010A
pleno-6972500547
R$ 7,50 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Unipolar
- Modelo
- SHB1
- Curva
- C
- Corrente Nominal
- 10A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 127/220VCA
- Padrão
- DIN
- Dimensões
- 79x18mm; 0.09 Kg
Descrição
O disjuntor SHB1 da Soprano protege um circuito contra sobrecarga e curto-circuito e permite a manobra manual de abertura e fechamento. Seu disparo é termomagnético: o elemento térmico responde à sobrecarga e o magnético ao curto-circuito. Tem corrente nominal de 10A e curva C, de uso geral, com disparo magnético intermediário. Por ser unipolar, protege um condutor de fase, e a corrente de disparo é fixa, sem ajuste pelo usuário. Tem tensão de 127/220VCA e capacidade de ruptura de 5 KA/3 KA. Com padrão DIN, é um disjuntor em miniatura para fixação em trilho, formato usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. A escolha da corrente nominal e da capacidade de ruptura deve seguir o projeto elétrico.
Informações gerais
Como usar
- A instalação deve ser feita por profissional qualificado, com o circuito desenergizado antes de qualquer intervenção no quadro.
- Encaixe o disjuntor no trilho DIN do quadro e faça as conexões dos condutores conforme o projeto elétrico.
- Dimensione o circuito e a proteção conforme o projeto elétrico e as normas aplicáveis, sem substituir por outra corrente nominal sem a revisão do projeto.
- Use a alavanca para manobra manual de abertura e fechamento; após um desligamento por disparo, identifique e corrija a causa antes de religar.
- Mantenha as conexões firmes e o conjunto livre de umidade e poeira, e não realize limpeza ou reaperto com o circuito energizado.
Aplicações
- Proteção de circuito terminal em quadro de distribuição residencial
- Proteção de circuito em quadro de distribuição de sala comercial
- Substituição de disjuntor em quadro existente, mantendo corrente nominal e curva conforme o projeto
- Manobra manual de circuito em quadro de distribuição predial
Tipos de obra: Residencial, Comercial, Predial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre o disjuntor termomagnético e o eletrônico?
O termomagnético combina um elemento térmico, que responde à sobrecarga, e um elemento magnético, que responde ao curto-circuito. O eletrônico usa uma unidade eletrônica de disparo para essa proteção.
Para que serve a curva C?
A curva C é de uso geral e tem disparo magnético intermediário, que responde ao curto-circuito. A curva indica a resposta magnética do disjuntor, não a corrente nominal.
Este disjuntor pode ser usado em circuito trifásico?
Não. Ele é unipolar e protege um condutor de fase, com tensão de 127/220VCA. Circuitos trifásicos exigem disjuntores com número de polos correspondente, definido pelo projeto.
O que significa 5 KA/3 KA na capacidade de ruptura?
É a capacidade de interrupção do disjuntor em kA, com dois valores para condições diferentes. Os dois números não são alternativas nem uma faixa.
Posso ajustar a corrente de disparo deste disjuntor?
Não. A corrente de disparo é fixa e não tem ajuste pelo usuário.
Como instalar o disjuntor com segurança?
A instalação deve ser feita por profissional qualificado, com o circuito desenergizado, encaixando o disjuntor no trilho DIN do quadro e fazendo as conexões conforme o projeto elétrico.
