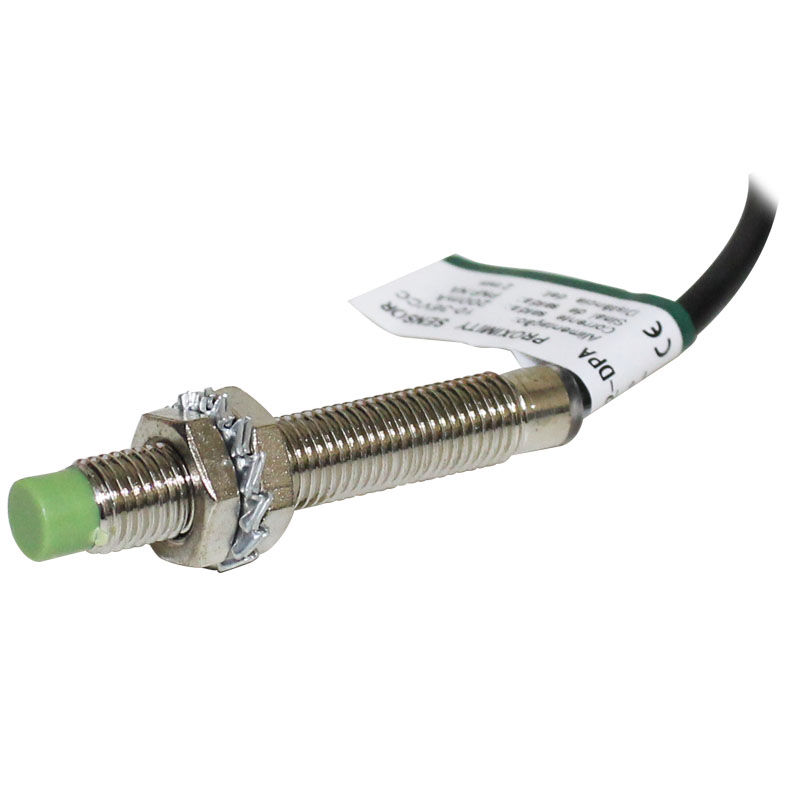

Sensor Indutivo Saliente Cilíndrico M8 PNP 10-36VCC 1NA Alcance 2 mm com Cabo 2 M 3 Fios IP67 com LED

Sensor Indutivo Saliente Cilíndrico M8 PNP 10-36VCC 1NA Alcance 2 mm com Cabo 2 M 3 Fios IP67 com LED

por Metaltex

I8-2-DPA | I82DPA
pleno-3218900370

R$ 151,52 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Tipo
Indutivo
Modelo
Saliente
Formato
Cilíndrico M8
PNP/NPN
PNP
Tensão
10-36VCC
Contatos
1NA
Alcance
2 mm
Número de Fios
Com cabo 2 M 3 fios (Metro)
Grau de Proteção
IP67
Dimensões
63x22mm; 0.19 Kg

Descrição

Este sensor indutivo Metaltex, código I82DPA, detecta objetos metálicos sem contato mecânico e entrega um sinal elétrico de saída. Tem corpo cilíndrico com rosca M8 e face sensora saliente, com alcance de 2 mm. A saída é PNP, com um contato NA, e a alimentação aceita a faixa de 10-36VCC. Por ser saliente, a face sensora se projeta além do suporte e o sensor não pode ser montado embutido. O cabo de 2 metros tem 3 fios, e o grau IP67 protege o sensor contra poeira e imersão temporária em água. Possui LED de sinalização. É indicado para detecção de peças metálicas em máquinas e linhas de produção, para posicionamento e fim de curso e para contagem de peças em esteiras. Para ligação a um CLP ou módulo de entrada digital, a saída PNP deve combinar com o tipo de entrada desse equipamento.

Informações gerais

Como usar

  • Desligue a alimentação antes de fixar o sensor e ligar os fios.
  • Ligue os três fios conforme o esquema do projeto, mantendo a alimentação dentro da faixa de 10-36VCC.
  • Confirme que a saída PNP é compatível com a entrada do CLP ou módulo antes de energizar o circuito.
  • Por ser saliente, o sensor não pode ser embutido no suporte; deixe espaço para o corpo e mantenha objetos metálicos estranhos fora da zona de detecção.
  • Fixe o sensor de modo que o alvo passe dentro do alcance de 2 mm, sem folga excessiva entre a face e o objeto.
  • A instalação deve ser feita por profissional qualificado, seguindo o projeto e as normas aplicáveis.

Aplicações

  • Detecção de presença de peças metálicas em máquinas de linha de produção
  • Posicionamento e fim de curso em equipamentos de automação industrial
  • Contagem de peças metálicas em esteiras transportadoras
  • Integração com CLP ou módulo de entrada digital PNP em painel de automação
  • Substituição de sensor em máquina existente que tenha espaço livre para o corpo saliente

Tipos de obra: Industrial, Manutenção, Obra nova, Reforma

Perguntas frequentes

Não. Ele é saliente, ou seja, a face sensora se projeta além do suporte, e por isso não pode ser montado embutido.
O indutivo detecta somente objetos metálicos. O capacitivo também detecta materiais não metálicos, como plástico, madeira e líquidos, por isso a escolha depende do material a ser detectado no projeto.
Não necessariamente. A saída PNP comuta o positivo da alimentação para a carga e deve combinar com o tipo de entrada do CLP ou módulo. Entradas que trabalham com saída NPN exigem outro tipo de sensor.
O alcance nominal é de 2 mm. A fixação deve garantir que o objeto passe dentro dessa distância da face sensora.
Ele tem grau IP67, ou seja, é estanque a poeira e protegido contra imersão temporária em água. Não é indicado para jatos de alta pressão nem para imersão contínua.
Desligue a alimentação, ligue os fios conforme o esquema do projeto e confirme que a tensão está dentro da faixa de 10-36VCC antes de energizar. A ligação deve ser feita por profissional qualificado.
