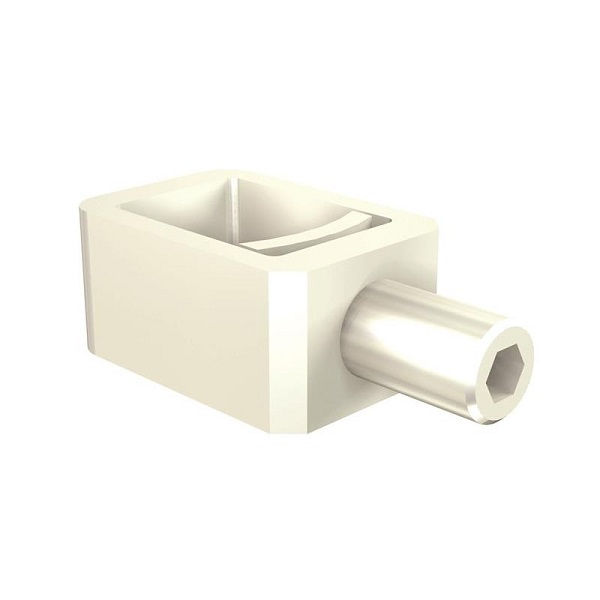

Kit Terminal Frontal para 2 Cabos Cobre/Alumínio 35,0-150,0 mm²
por Abb
1SDA067187R1 | 1SDA067187R1
pleno-4097400361
R$ 377,42 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Produto
- Terminal frontal
- Modelo
- Para 2 cabos
- Material
- Cobre/alumínio
- Tamanho/Bitola
- 35,0-150,0 mm² (Milímetro Quadrado)
- Dimensões
- 100x78mm; 0.5 Kg
Descrição
O Kit Terminal Frontal para 2 Cabos ABB, código 1SDA067187R1, é um terminal de conexão instalado na frente do disjuntor, para ligação de cabos ou barramento. Ele recebe dois cabos por terminal e aceita condutores de cobre ou de alumínio, com bitola de 35,0-150,0 mm². Aplica-se à conexão de cabos aos terminais do disjuntor e à reposição ou complemento de acessórios em quadros elétricos. A seção do cabo deve ser definida pelo projeto da instalação, dentro da faixa aceita. O kit pesa 0,5 kg.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de instalar, trocar ou apertar o terminal.
- Instale o terminal na frente do disjuntor e confirme no projeto e na documentação do disjuntor que esta peça é a indicada para ele.
- Conecte no máximo dois cabos por terminal, sempre dentro da faixa de bitola de 35,0-150,0 mm².
- Aceite cabos de cobre ou de alumínio, sem misturar condutores incompatíveis no mesmo ponto de conexão.
- Aperte as conexões conforme o torque especificado pelo fabricante e pelo projeto.
- A instalação deve ser feita por profissional qualificado, com dimensionamento conforme o projeto e as normas aplicáveis.
Aplicações
- Ligação de cabos de alimentação aos terminais frontais de um disjuntor em quadro de distribuição
- Conexão de dois cabos por terminal em painel de distribuição industrial
- Reposição de terminal frontal danificado em quadro elétrico existente
- Complemento de acessórios na montagem de um quadro novo
- Ligação de cabos de cobre ou alumínio em painéis comerciais de grande porte
Tipos de obra: Industrial, Comercial, Obra nova, Manutenção, Reforma
Perguntas frequentes
Para que serve um terminal frontal de disjuntor?
É o ponto de conexão instalado na frente do disjuntor, onde se ligam os cabos ou o barramento. Ele faz a ligação elétrica entre o condutor e o disjuntor.
Qual a diferença entre terminal frontal e traseiro?
O frontal é instalado na frente do disjuntor; o traseiro, na parte de trás. A escolha depende da forma como o disjuntor é montado no quadro e deve seguir o projeto.
Este terminal aceita cabos de cobre e de alumínio?
Sim. Ele aceita condutores de cobre ou de alumínio. A indicação refere-se aos cabos que se conectam ao terminal, e não à composição da peça.
Qual a faixa de bitola aceita por este terminal?
Ele aceita cabos com bitola de 35,0-150,0 mm². Cabos com seção fora dessa faixa não devem ser conectados a ele.
Quantos cabos cabem em cada terminal?
Cada terminal recebe dois cabos. A quantidade de terminais necessária depende do projeto e do disjuntor utilizado.
Como fazer a instalação com segurança?
Desligue o circuito e confirme a ausência de tensão antes de qualquer intervenção. Aperte as conexões conforme o torque indicado pelo fabricante e deixe a montagem a cargo de profissional qualificado, seguindo o projeto e as normas aplicáveis.
