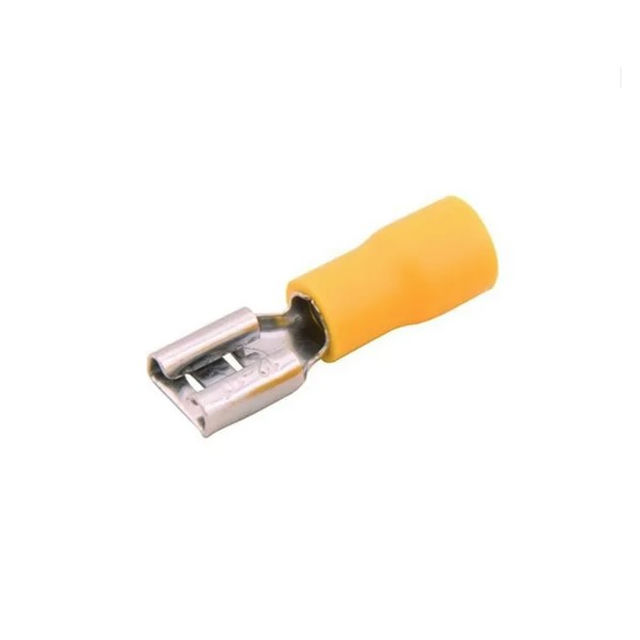

Terminal Cobre Estanhado a Compressão Fêmea Pre-Isolado 4,00-6,00 mm² Amarelo W6,3 (Faston)
por Crimper
EF4240 | EF4240
pleno-1746500070
R$ 0,76 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Material
- Cobre estanhado
- Tipo
- A compressão
- Modelo
- Fêmea
- Isolação
- Pre-Isolado
- Bitola
- 4,00-6,00 mm² (Milímetro Quadrado)
- Cor
- Amarelo
- Dimensões
- 1x1mm; 0.001 Kg
Descrição
Este terminal da Crimper, código EF4240, tem corpo de cobre estanhado e modelo fêmea, para conectar condutores a lâminas tipo Faston W6,3. A fixação ao cabo é feita por compressão, e o terminal é pré-isolado, com isolação amarela. A faixa de bitola atendida é de 4,00-6,00 mm². É indicado para ligação de cabos em painéis e quadros de comando, máquinas e equipamentos com lâminas Faston, além de chicotes de fiação e manutenção de circuitos de comando e sinalização. O encaixe rápido agiliza a montagem e a troca de componentes.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de preparar ou conectar o terminal.
- Remova a isolação do condutor sem danificar os fios e confira se a seção está dentro da faixa de 4,00-6,00 mm².
- Fixe o terminal ao cabo por compressão, com ferramenta de compressão adequada à bitola e conforme o fabricante da ferramenta.
- Verifique se a fixação está firme, sem fios soltos ou fora do barril, antes de encaixar o terminal.
- Encaixe a parte fêmea na lâmina Faston de mesma largura (W6,3) até o final do curso.
- A instalação e o dimensionamento devem ser feitos por profissional qualificado, conforme o projeto e as normas aplicáveis.
Aplicações
- Ligação de cabos em lâminas Faston de painéis e quadros de comando
- Conexão de fios em componentes de máquinas e equipamentos com terminais tipo lâmina
- Montagem de chicotes de fiação com terminais de encaixe rápido
- Manutenção de circuitos de comando e sinalização com troca de componentes
- Substituição de conexões Faston danificadas em equipamentos industriais
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Para que serve o terminal fêmea Faston?
Ele conecta o condutor a uma lâmina Faston por encaixe rápido, fazendo a ligação elétrica e mecânica do cabo ao ponto de conexão.
Qual a diferença entre terminal fêmea e macho?
O fêmea tem o lado de encaixe que recebe a lâmina. O macho é a própria lâmina que entra no fêmea, formando a ligação por contato de encaixe.
Qual faixa de cabo este terminal atende?
Ele atende condutores na faixa de bitola de 4,00-6,00 mm².
Como o terminal é fixado ao cabo?
Por compressão: o condutor é prensado no barril com ferramenta de compressão adequada à bitola, conforme o fabricante da ferramenta. Após a compressão, confira se o fio está firme antes de encaixar.
Quais cuidados são necessários na instalação?
Desligue o circuito antes da montagem, use ferramenta de compressão adequada à bitola e confira a fixação antes de energizar. A instalação deve ser feita por profissional qualificado, conforme o projeto.
