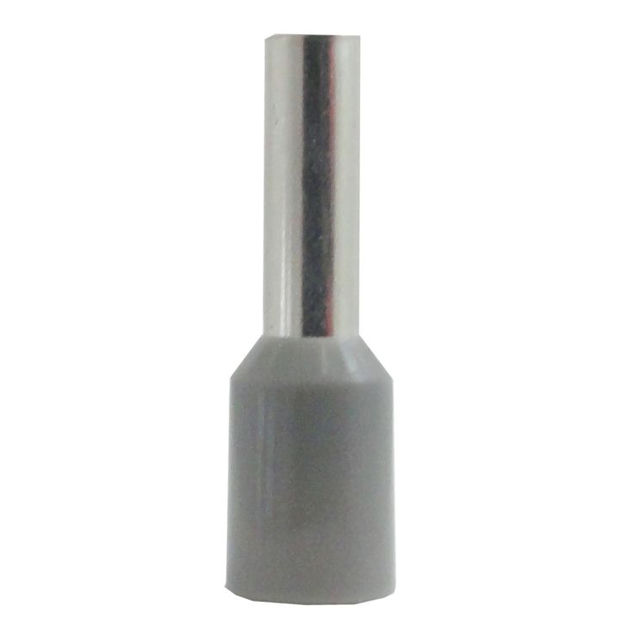

Terminal Cobre Estanhado a Compressão Pino Tubular (Ilhos) Pre-Isolado 2,50 mm² Cinza
por Crimper
CT3608 | CT3608
pleno-1748900070
R$ 0,32 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Material
- Cobre estanhado
- Tipo
- A compressão
- Modelo
- Pino tubular (ilhos)
- Isolação
- Pre-Isolado
- Bitola
- 2,50 mm² (Milímetro Quadrado)
- Cor
- Cinza
- Dimensões
- 0x0mm; 0.01 Kg
Descrição
O Terminal Crimper é fabricado em cobre estanhado e fixado ao cabo por compressão. Tem pino tubular (ilhos), que envolve o condutor e entra no borne, e bitola de 2,50 mm². Vem com isolação pré-aplicada, na cor cinza. É usado para terminar condutores em bornes de comando e sinalização e em painéis elétricos. A isolação já aplicada simplifica a montagem, e a ponta tubular facilita a conexão em bornes de aperto por parafuso.
Informações gerais
Como usar
- Desligue e bloqueie o circuito antes de qualquer conexão e confirme a ausência de tensão.
- Descasque o condutor no comprimento do barril do terminal, sem danificar os fios, e torça os fios antes de inserir.
- Insira o condutor no barril até o fundo e faça a compressão com ferramenta adequada à bitola de 2,50 mm², conforme orientação do fabricante da ferramenta.
- Confira a fixação puxando levemente o terminal e verifique se nenhum fio ficou solto ou exposto.
- Fixe o pino no borne conforme o torque indicado pelo fabricante do equipamento, sem aperto excessivo.
- A instalação deve ser feita por profissional qualificado, seguindo o projeto elétrico e as normas aplicáveis.
Aplicações
- Ligação de cabos a bornes de comando em painel de automação
- Terminação de fios em bornes de sinalização de quadro elétrico
- Montagem de painel de comando de máquinas
- Substituição de terminais danificados em manutenção de quadro elétrico
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Para que serve este terminal?
Ele conecta um condutor a um borne. É fixado ao cabo por compressão e usado para terminar fios em bornes de comando e sinalização e em painéis elétricos.
Qual a diferença entre terminal pré-isolado e terminal sem isolação?
O pré-isolado já vem com capa isolante aplicada. O terminal sem isolação é nu e depende de isolação complementar, conforme o projeto da instalação.
Qual o material deste terminal e para que ele serve?
O corpo é de cobre estanhado. O estanho recobre o cobre e ajuda a proteger a superfície contra oxidação, mantendo a ligação estável ao longo do tempo.
Este terminal pode ser usado em bornes de comando?
Sim. O pino tubular (ilhos) é o formato usado para terminar fios em bornes de comando e sinalização, onde o condutor entra no borne.
Como fazer a crimpagem corretamente?
Descasque o condutor no comprimento do barril, insira o fio até o fundo e comprima com ferramenta adequada à bitola, conforme o fabricante da ferramenta. Depois, puxe levemente o terminal para confirmar a fixação.
Qual a diferença entre pino tubular e terminal em anel ou garfo?
O pino tubular envolve o condutor e entra no borne. O terminal em anel ou olhal tem ponta redonda com furo para parafuso, e o garfo tem ponta em U aberta que encaixa sob o parafuso.
